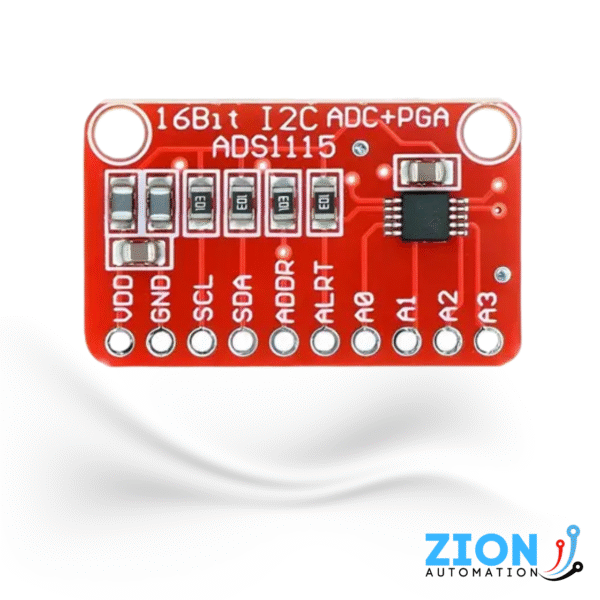

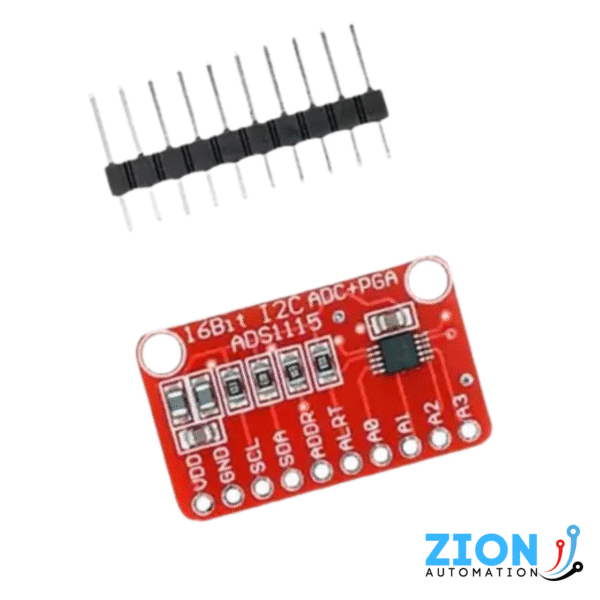

Módulo ads1115 ADC 16 bits i2c 4 canais
R$17.67
Este módulo não é apenas um ADC externo; é uma ferramenta de instrumentação de alta precisão em uma plaquinha compacta. Ele resolve o clássico problema de falta de resolução, ruídos e entradas analógicas limitadas em projetos com Arduino, Raspberry Pi, ESP32 e outros.
8 em estoque
Módulo Conversor A/D ADS1115 16-Bits 4 Canais (I2C) com PGA Integrado
Principais Destaques:
- Precisão de 16-Bits: Salto gigantesco de qualidade em comparação aos ADCs internos de microcontroladores (como o Arduino Uno de 10-bits), oferecendo 65.536 níveis de medição para máxima fidelidade.
- Amplificador de Ganho Programável (PGA): Permite amplificar sinais internos muito baixos (ganho de até 16x) antes da conversão, ideal para ler sensores pequenos sem precisar de amplificadores operacionais externos.
- Flexibilidade de Entradas: Configurável via software para operar como 4 Canais Single-Ended (comuns) ou 2 Canais Diferenciais (excelente para eliminar ruídos e interferências em cabos longos).
- Interface I2C Econômica: Utiliza apenas 2 pinos (SDA e SCL) para comunicação, liberando os GPIOs do seu processador. Possui endereço selecionável, permitindo ligar até 4 módulos no mesmo barramento.
- Comparador Integrado: Possui pino de alerta (ALRT) programável que pode gerar interrupções quando o sinal analógico ultrapassa limites definidos pelo usuário.
Especificações Técnicas:
| Parâmetro | Detalhes |
|---|---|
| Chip Conversor | ADS1115 (Texas Instruments) |
| Tensão de Operação | 2.0V a 5.5V DC |
| Resolução | 16 Bits (com sinal) |
| Taxa de Amostragem | Programável: 8 a 860 SPS |
| Consumo de Corrente | 150µA (Típico em operação contínua) |
| Endereço I2C | Padrão 0x48 (Configurável 0x48-0x4B) |

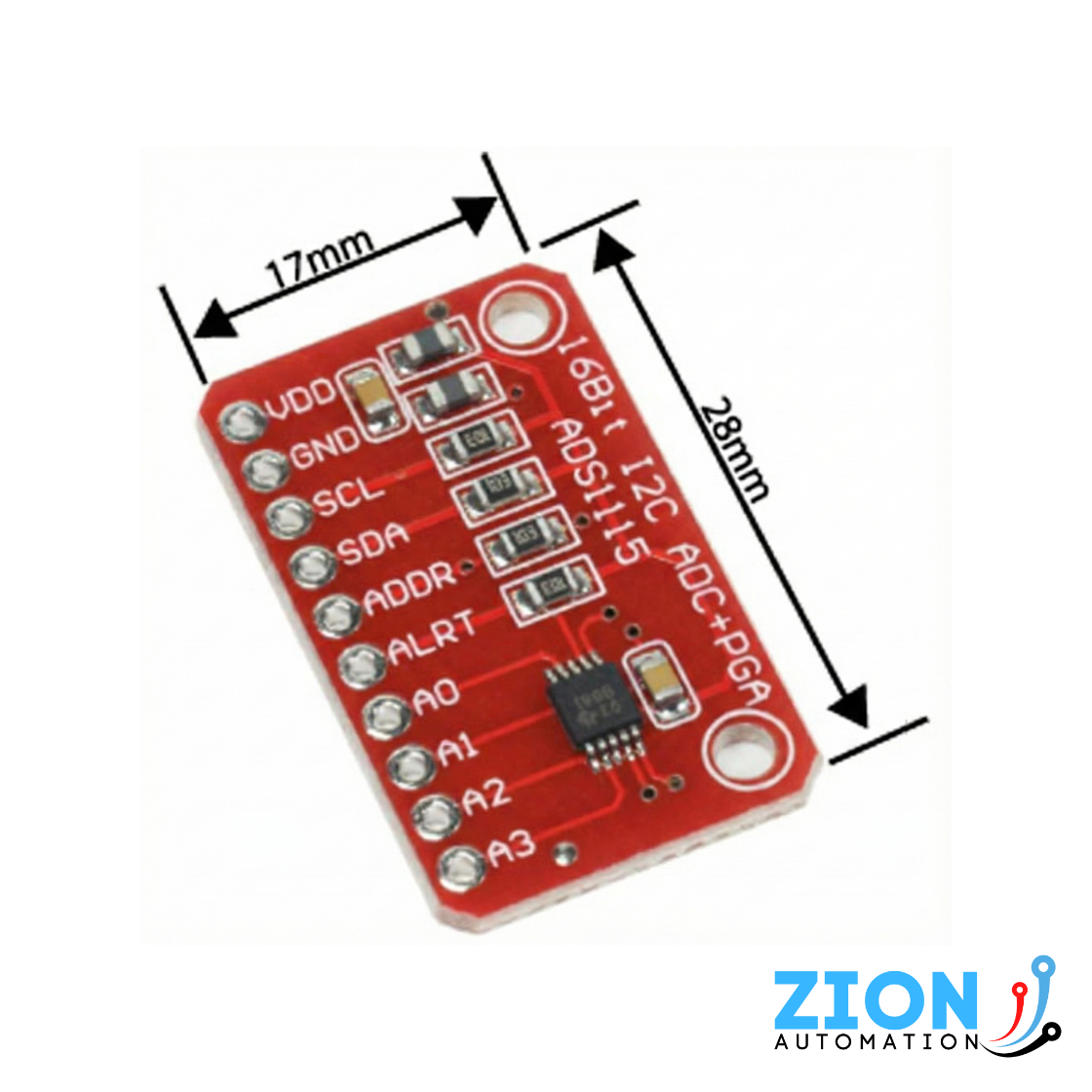

| Dimensões | Aprox. 28mm x 17mm |
⚠️ Nota de Especialista (Tensão Máxima):
Atenção! Diferente do que muitos pensam, o PGA (Ganho) serve para aumentar a sensibilidade (“zoom”) em sinais pequenos, e não para atenuar tensões altas.
Atenção! Diferente do que muitos pensam, o PGA (Ganho) serve para aumentar a sensibilidade (“zoom”) em sinais pequenos, e não para atenuar tensões altas.
A tensão máxima permitida em qualquer pino analógico (A0-A3) nunca deve exceder a tensão de alimentação (VDD) em mais de 0.3V. Se você alimentar o módulo com 3.3V, sua leitura máxima é 3.3V, mesmo configurando a escala (FSR) para 6.144V.
Aplicações Comuns:
Indispensável para leitura de termopares, células de carga (balanças), sensores de corrente com shunt, instrumentação laboratorial e expansão de portas analógicas em Raspberry Pi ou ESP8266/ESP32.
| Peso | 0.1 kg |
|---|---|
| Dimensões | 40 × 30 × 30 mm |
