Módulo Carregador com Proteção para Baterias TP4056 Usb Tipo C
R$3.87
A solução completa e segura para gerenciamento de energia em projetos portáteis. Este módulo não apenas carrega sua bateria de Lítio (Li-Ion/Li-Po 1S) com precisão via USB Tipo-C, mas também integra um circuito de proteção (BMS) vital. Ele monitora constantemente a tensão e a corrente, desconectando a carga automaticamente em casos de curto-circuito ou descarga excessiva, prolongando drasticamente a vida útil da sua bateria.
8 em estoque
Módulo Carregador de Bateria de Lítio TP4056 (USB-C) com Proteção Integrada
Principais Destaques:
- Conector USB Tipo-C: Compatibilidade moderna com os cabos de smartphones atuais, eliminando a necessidade de adaptadores antigos micro-USB.
- Proteção Dupla (DW01A + FS8205A): Diferente dos carregadores simples, este módulo possui um CI de proteção dedicado e MOSFETs que cortam a saída se a bateria cair abaixo de 2.5V (evitando a “morte” da célula) ou sofrer curto-circuito.
- Carregamento Inteligente CC/CV: Utiliza o algoritmo padrão da indústria (Corrente Constante / Tensão Constante) para carregar a bateria de forma rápida e finalizar com segurança em 4.2V.
- Saída de Carga Dedicada (OUT): Possui terminais específicos para ligar seu projeto (Arduino, ESP32, Motores), permitindo que o sistema de proteção atue corretamente sobre o consumo.

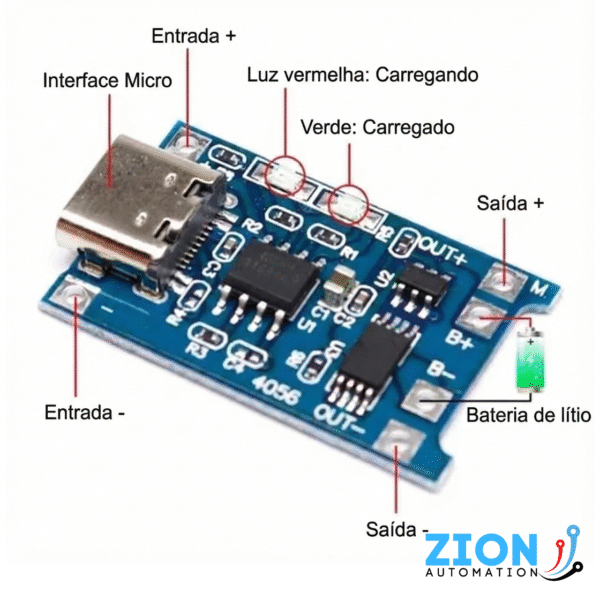

- Indicadores de Status: LEDs integrados para feedback visual imediato (Vermelho: Carregando | Azul/Verde: Carga Completa).
Especificações Técnicas:
| Parâmetro | Detalhes |
|---|---|
| Controlador de Carga | TP4056 (Linear) |
| Tensão de Entrada | 4.5V a 5.5V (Via USB-C ou Pads IN) |
| Tensão de Corte (Carga) | 4.2V ± 1% |
| Corrente de Carga Máx. | 1A (Ajustável via resistor R3/R_PROG) |
| Proteção de Sobredescarga | Corta a saída em aprox. 2.5V |
| Proteção de Sobrecorrente | Corta a saída em aprox. 3A |
| Compatibilidade de Bateria | Células 1S (3.7V nominais) Li-Ion ou Li-Po (18650, etc) |
⚠️ Nota de Especialista (Conexão Correta):
Atenção máxima à pinagem! Este módulo possui terminais separados para a bateria e para o projeto:
1. B+ / B- : Conecte APENAS a bateria aqui.
2. OUT+ / OUT- : Conecte o seu projeto (carga) aqui. Se você conectar o projeto direto na bateria (B+/B-), você perderá a proteção contra descarga excessiva e curto-circuito.
Atenção máxima à pinagem! Este módulo possui terminais separados para a bateria e para o projeto:
1. B+ / B- : Conecte APENAS a bateria aqui.
2. OUT+ / OUT- : Conecte o seu projeto (carga) aqui. Se você conectar o projeto direto na bateria (B+/B-), você perderá a proteção contra descarga excessiva e curto-circuito.
Aplicações Comuns:
Ideal para modernizar brinquedos antigos, criar power banks DIY, alimentar ESP32/Arduino com baterias 18650 recicladas de notebooks, ou qualquer dispositivo portátil que necessite de recarga via USB.
| Peso | 0.1 kg |
|---|---|
| Dimensões | 40 × 30 × 30 mm |
