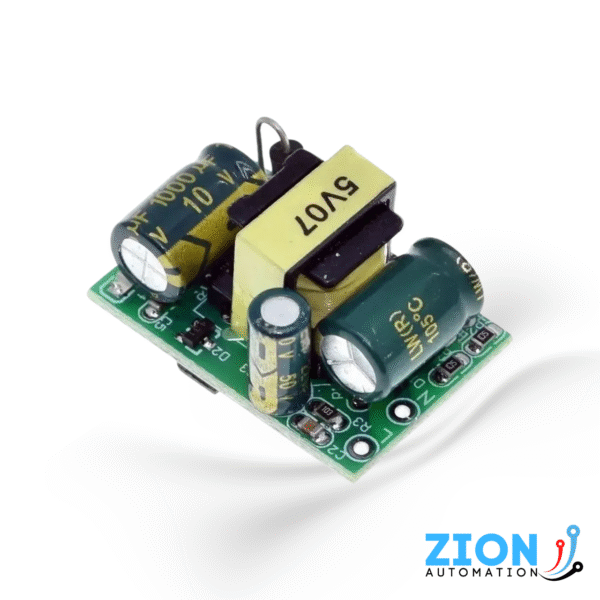

Módulo Mini Fonte Conversora AC-DC 110V/220V – 5V 700mA
R$12.90
Solução compacta e segura para alimentar projetos de Automação Residencial e IoT diretamente da rede elétrica. A Mini Fonte Conversora AC-DC 5V 700mA é bivolt automática (110V/220V) e possui dimensões reduzidas, perfeitas para instalação dentro de caixas de passagem 4×2 ou cases impressos em 3D. Entrega 5V estabilizados com isolamento e proteção, ideal para microcontroladores como ESP32, Arduino e sensores.
4 em estoque
Módulo Mini Fonte Conversor AC-DC 5V 700mA (Step-Down Isolado)
Principais Destaques:
- Solução Profissional para IoT: Com dimensões reduzidas (~30x20mm), é projetada especificamente para caber dentro de caixas de passagem 4×2 e cases impressos em 3D, sendo a escolha ideal para alimentar ESP32, Arduino e relés em automação residencial.
- Entrada Bivolt Automática: Aceita uma ampla gama de tensão de entrada (85V a 265V AC), funcionando perfeitamente em redes 110V ou 220V sem necessidade de chaves seletoras, além de aceitar tensão contínua (DC) de alta voltagem.
- Segurança e Isolamento: Diferente de fontes capacitivas baratas, este módulo possui transformador isolador e optoacoplador, garantindo separação galvânica entre a alta tensão da rede e o seu circuito de baixa tensão.
- Proteções Integradas: Conta com sistema de proteção contra sobretensão, sobrecarga, curto-circuito na saída e superaquecimento, reiniciando automaticamente após a falha ser removida.
- Eficiência Energética: Baixo consumo em standby e alta eficiência de conversão, gerando pouco calor e desperdício de energia se comparado a transformadores lineares antigos.
Especificações Técnicas:
| Parâmetro | Detalhes |
|---|---|

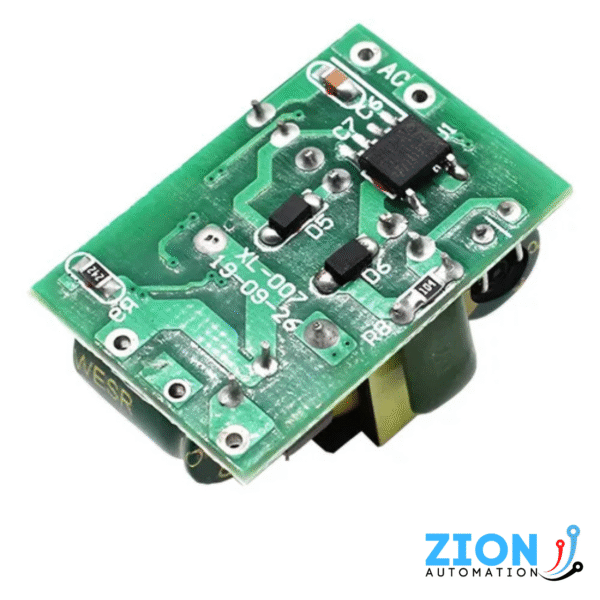

| Modelo | XL-007 (Buck Step-Down AC-DC) |
| Tensão de Entrada | AC 85V-265V (Full Range) / DC 100V-370V |
| Tensão de Saída | 5V DC (± 0.2V Estabilizada) |
| Corrente de Saída | 700mA (Pico) / 600mA (Nominal) |
| Potência Máxima | 3.5W |

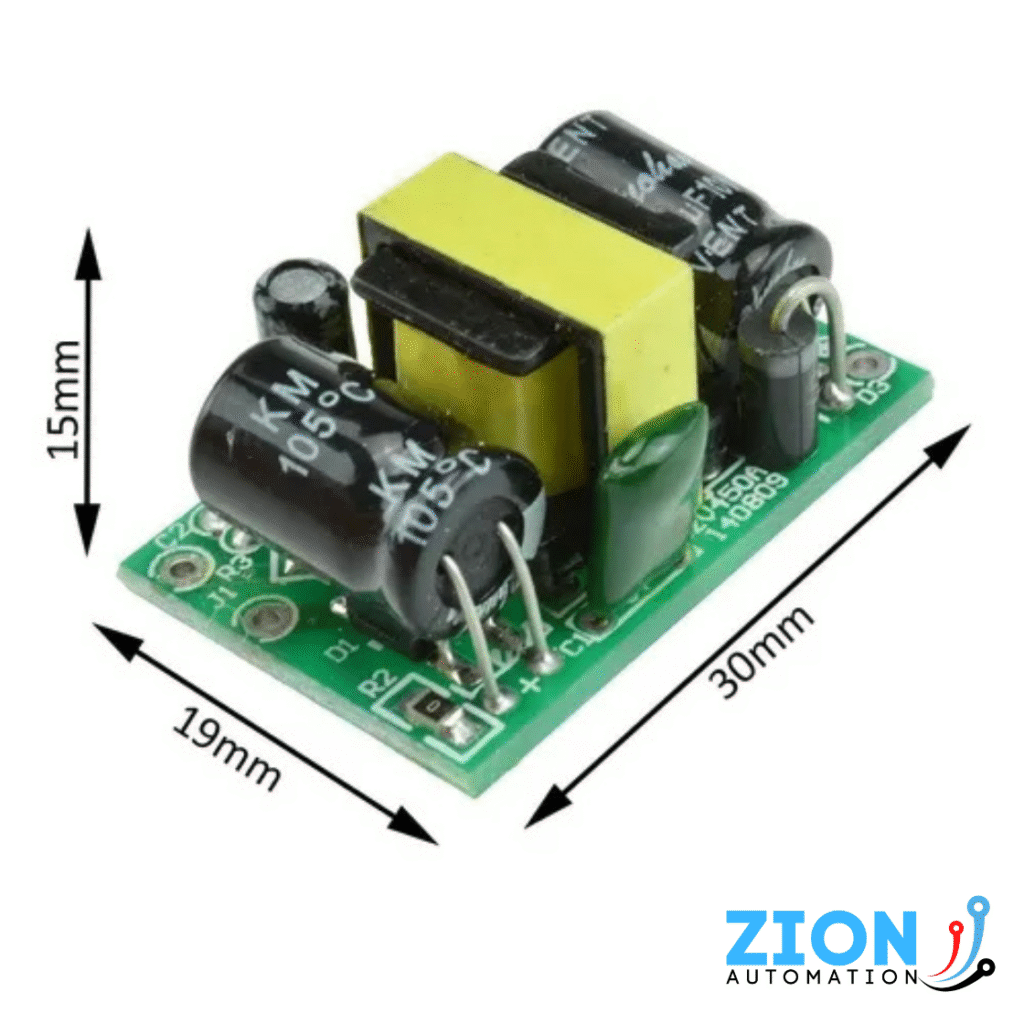

| Dimensões | 30 x 20 x 18 mm |
| Temperatura de Operação | -20°C a +60°C |
⚠️ Nota de Especialista (Segurança Crítica):
1. Risco de Choque: A entrada (pino L e N) trabalha com alta tensão. A instalação deve ser feita com a rede elétrica desligada. Isole bem os contatos de entrada após a soldagem.
2. Pinagem: Respeite rigorosamente a serigrafia. Entrada AC nos pinos distantes, Saída DC 5V nos pinos próximos ao indutor/capacitor. Inverter a saída pode queimar seu microcontrolador instantaneamente.
1. Risco de Choque: A entrada (pino L e N) trabalha com alta tensão. A instalação deve ser feita com a rede elétrica desligada. Isole bem os contatos de entrada após a soldagem.
2. Pinagem: Respeite rigorosamente a serigrafia. Entrada AC nos pinos distantes, Saída DC 5V nos pinos próximos ao indutor/capacitor. Inverter a saída pode queimar seu microcontrolador instantaneamente.
Aplicações Comuns:
Alimentação direta de módulos ESP8266/ESP32 e Arduino em caixas de interruptor, criação de tomadas USB de parede, substituição de placas de fonte queimadas em eletrodomésticos, sensores industriais e projetos de automação residencial DIY.
| Peso | 0.2 kg |
|---|---|
| Dimensões | 40 × 30 × 30 mm |
