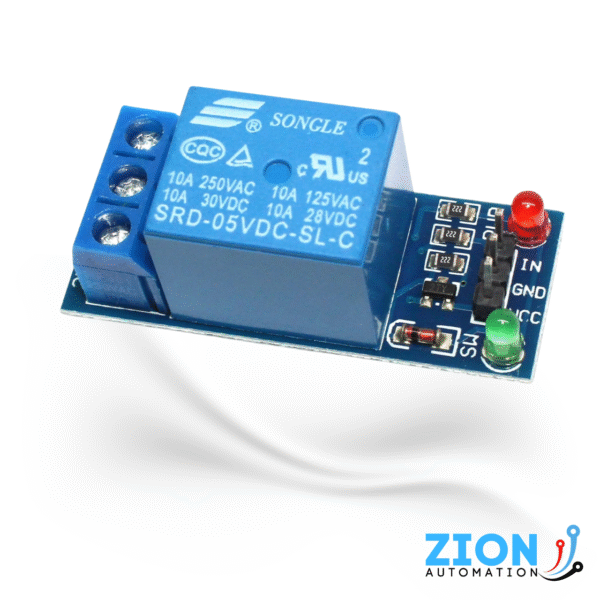

Módulo Relé 1 Canal 5V
R$6.80
A ponte essencial entre o mundo digital e o mundo físico. O Módulo Relé de 1 Canal 5V permite que microcontroladores de baixa tensão (como Arduino, ESP32, PIC) controlem cargas de alta potência, como lâmpadas, motores, eletrodomésticos e solenóides. Este módulo isola e amplifica o sinal de controle, garantindo segurança e eficiência no acionamento de dispositivos de até 250V AC.
10 em estoque
Módulo Relé – Controle de Alta Potência para Microcontroladores
Principais Destaques:
- Controle de Cargas AC/DC: Capaz de chavear tanto corrente alternada (tomadas residenciais) quanto corrente contínua (baterias, fitas LED).
- Isolamento de Circuito: Protege a porta do seu microcontrolador, pois a bobina do relé não é alimentada diretamente pelo pino de sinal, mas sim via transistor driver no módulo.
- Contatos NA/NF: Possui saídas Normalmente Aberta (NA) e Normalmente Fechada (NF), permitindo lógicas de acionamento ou desacionamento por padrão.
- LED Indicador de Status: Feedback visual imediato que acende quando o relé está ativado, facilitando o diagnóstico e debug do projeto.
- Diodo Flyback Integrado: Proteção essencial contra picos de tensão reversa gerados pela bobina do relé, aumentando a vida útil do componente.
Especificações Técnicas:
| Parâmetro | Detalhes |
|---|---|
| Tensão de Operação (VCC) | 5V DC |
| Sinal de Acionamento (IN) | Nível Baixo (Active LOW) – Ativa com 0V/GND |
| Capacidade de Carga (AC) | Até 10A @ 250V AC |
| Capacidade de Carga (DC) | Até 10A @ 30V DC |
| Corrente de Operação | 15mA ~ 20mA (típico) |
| Tempo de Resposta | 5ms a 10ms |
| Dimensões | 43mm x 17mm x 19mm |
⚠️ Nota de Segurança e Lógica:
1. Este módulo opera com Lógica Inversa (Active LOW). Isso significa que o relé ativa quando você envia um sinal
2. Ao trabalhar com tensão de rede (110V/220V), tenha extremo cuidado. Nunca toque na parte inferior da placa enquanto energizada.
1. Este módulo opera com Lógica Inversa (Active LOW). Isso significa que o relé ativa quando você envia um sinal
LOW (0V) e desliga com sinal HIGH (5V) ou pino flutuante.2. Ao trabalhar com tensão de rede (110V/220V), tenha extremo cuidado. Nunca toque na parte inferior da placa enquanto energizada.
Pinagem (Conexões):
- VCC: Alimentação 5V Positiva.
- GND: Terra (0V) – Deve ser comum ao microcontrolador.
- IN: Entrada de Sinal de Controle (Ativa em LOW).
| Peso | 0.1 kg |
|---|---|
| Dimensões | 50 × 20 × 30 mm |
