Módulo Relé ESP8266 – ESP-01S
R$27.67
Automatize seus projetos com o Módulo Relé WiFi ESP8266 + ESP-01S. Uma solução completa e compacta para IoT e Automação Residencial, permitindo o controle remoto de lâmpadas, fechaduras e motores via celular ou assistentes de voz. Suporta cargas de até 10A/250V, possui isolamento seguro e é compatível com Home Assistant, Tasmota e Arduino IDE.
4 em estoque

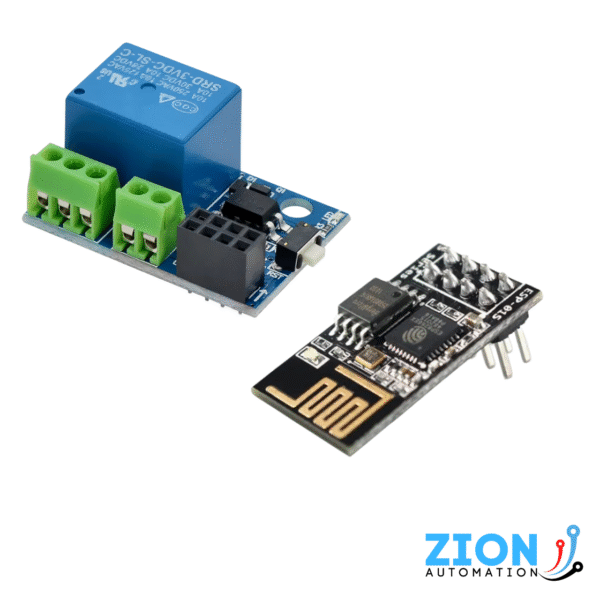

Módulo Relé WiFi ESP8266 com ESP-01S (IoT)
Principais Destaques:
- Solução IoT Completa (Standalone): Diferente de relés comuns, este kit já inclui o módulo WiFi ESP-01S (versão aprimorada do ESP-01), eliminando a necessidade de um Arduino ou microcontrolador adicional para controlar a carga via internet.
- Isolamento e Segurança: O projeto da placa inclui acoplamento óptico (optoacoplador), garantindo isolamento elétrico entre o circuito lógico do ESP8266 e a alta tensão do relé, protegendo o microcontrolador contra surtos.
- Alta Capacidade de Carga: Equipado com um relé robusto capaz de acionar cargas de até 10A em 250VAC ou 30VDC, ideal para controlar lâmpadas, ventiladores, portões eletrônicos e cafeteiras.
- Protocolos de Rede: Suporte nativo à pilha TCP/IP, permitindo operação nos modos Station (cliente de uma rede existente) ou Access Point (cria sua própria rede), com alcance de até 360m em campo aberto.
- Versatilidade de Software: Compatível com as principais plataformas do mercado: Home Assistant (ESPHome/Tasmota), Blynk, Arduino IDE e NodeMCU (Lua), facilitando a integração em casas inteligentes.
Especificações Técnicas:
| Parâmetro | Detalhes |
|---|---|
| Módulo WiFi | ESP-01S (ESP8266) |
| Tensão de Operação | 5V DC (Alimentação da placa base) |
| Carga do Relé (Máx) | 10A 250VAC / 10A 30VDC |
| Pino de Acionamento | GPIO 0 (Nível Lógico Baixo) |
| Interface de Comunicação | Serial (UART) – Baud Rate 9600 padrão |
| Conectividade | WiFi 802.11 b/g/n (2.4GHz) |

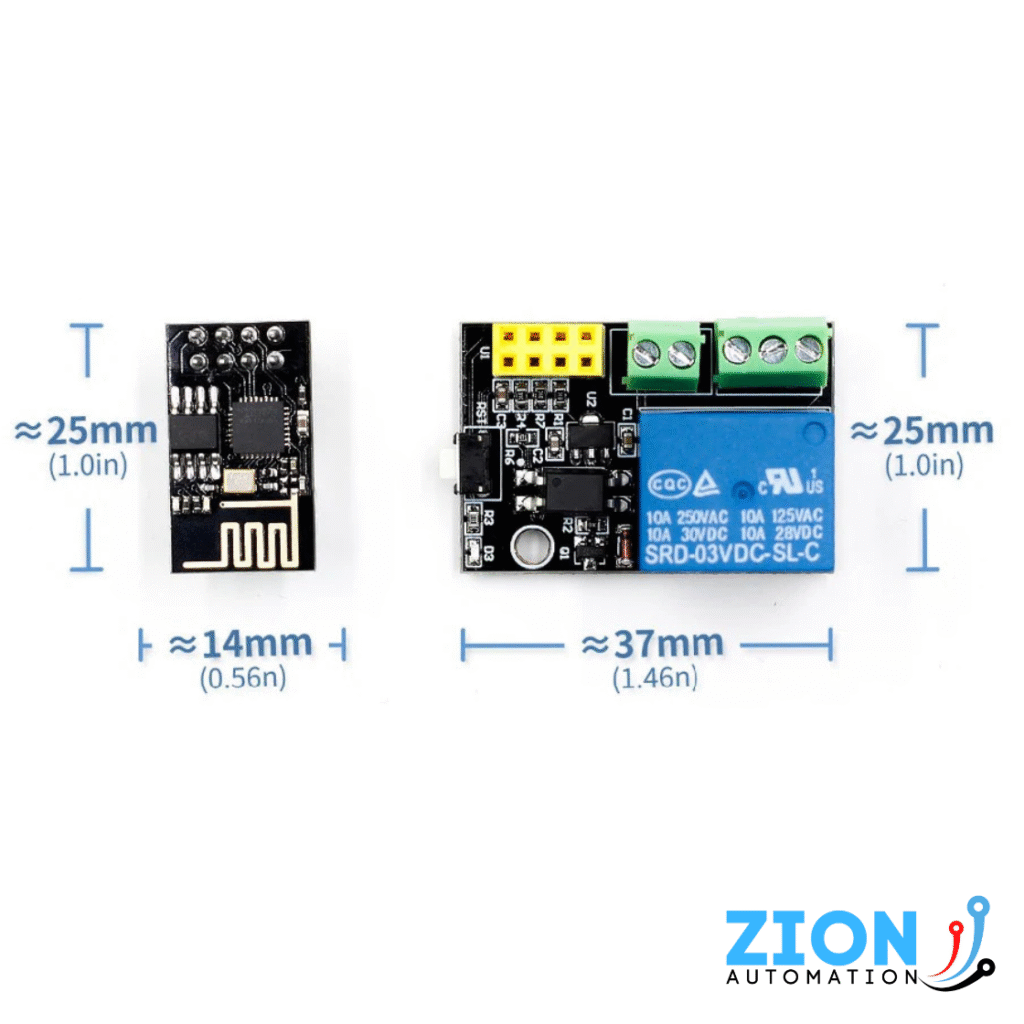

| Dimensões | 37mm x 25mm x 19mm |
⚠️ Nota de Especialista (Programação e Uso):
1. Necessita Adaptador USB-Serial: Esta placa base NÃO possui porta USB. Para programar o ESP-01S, você precisará de um adaptador USB para TTL (FTDI ou módulo programador específico para ESP-01).
2. GPIO 0 é a Chave: O relé é acionado através do pino GPIO 0. Ao escrever seu código (Arduino/C++), configure o GPIO 0 como OUTPUT. Em alguns modelos, o nível lógico LOW ativa o relé, em outros é HIGH.

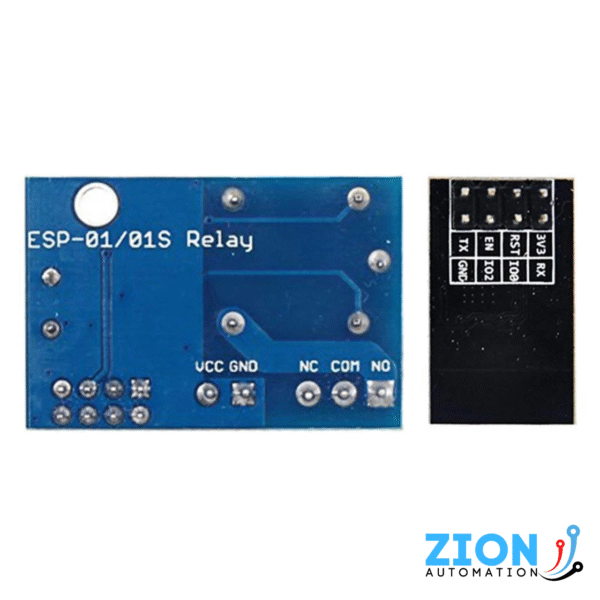

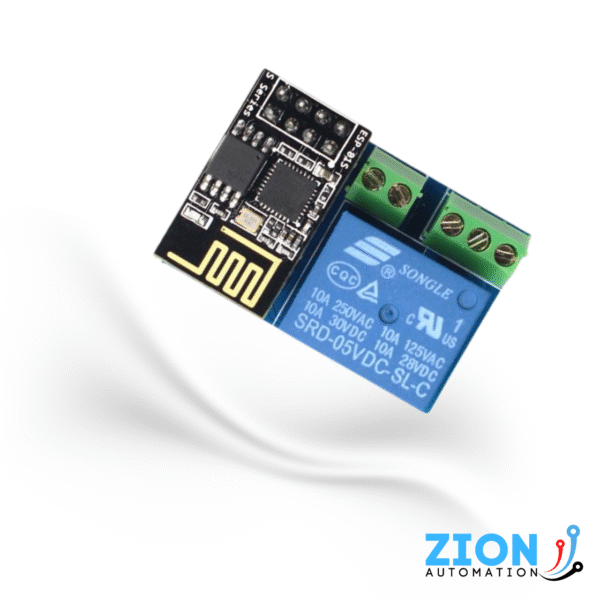

3. Encaixe Correto: Ao inserir o módulo ESP-01S na base amarela, verifique a orientação correta da antena (geralmente desenhada na PCB) para não inverter a polaridade e danificar o chip.
1. Necessita Adaptador USB-Serial: Esta placa base NÃO possui porta USB. Para programar o ESP-01S, você precisará de um adaptador USB para TTL (FTDI ou módulo programador específico para ESP-01).
2. GPIO 0 é a Chave: O relé é acionado através do pino GPIO 0. Ao escrever seu código (Arduino/C++), configure o GPIO 0 como OUTPUT. Em alguns modelos, o nível lógico LOW ativa o relé, em outros é HIGH.
3. Encaixe Correto: Ao inserir o módulo ESP-01S na base amarela, verifique a orientação correta da antena (geralmente desenhada na PCB) para não inverter a polaridade e danificar o chip.
Aplicações Comuns:
Automação residencial (ligar/desligar lâmpadas pelo celular), sistemas de segurança (acionamento de travas magnéticas), Internet das Coisas (IoT) industrial, controle de bombas d’água e projetos de monitoramento remoto via nuvem.
| Peso | 0.2 kg |
|---|---|
| Dimensões | 40 × 40 × 40 mm |
