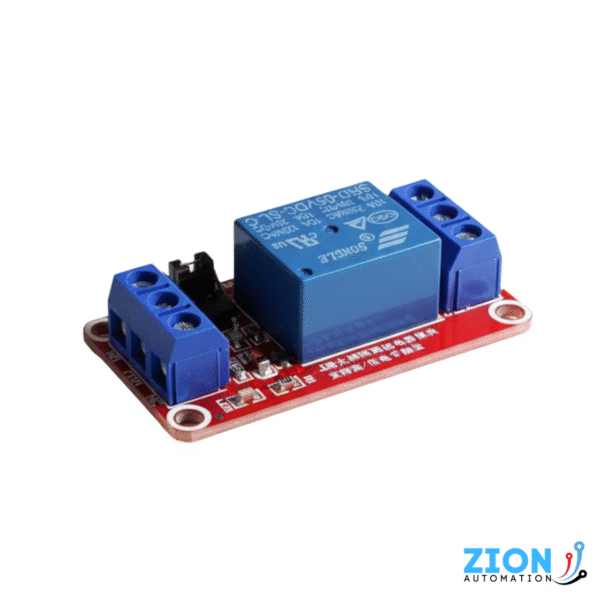

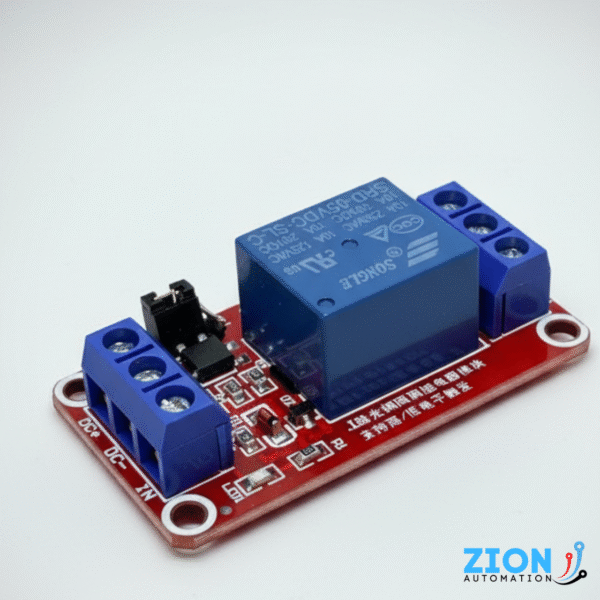

Módulo Relé optoacoplador SRD-05
R$12.90
O módulo relé SRD-05V com optoacoplador é usado para acionar cargas AC ou DC de até 10A, oferecendo isolamento entre o microcontrolador e a carga. Funciona com sinais de 3,3V ou 5V, sendo totalmente compatível com ESP32, Arduino, ESP8266 e Raspberry Pi.
É ideal para automação residencial, controle de lâmpadas, motores, eletrodomésticos e sistemas industriais leves.
Seu optoacoplador garante maior segurança, reduz ruído elétrico e protege a placa de controle.
9 em estoque
Módulo Relé 1 Canal 5V com Optoacoplador (10A)
Controle cargas de alta potência com segurança total para o seu microcontrolador. O Módulo Relé SRD-05V é equipado com um Optoacoplador, garantindo isolamento elétrico entre o circuito de controle (seu Arduino ou ESP32) e a carga de alta tensão. Graças à alta sensibilidade do circuito de acionamento, ele é perfeitamente compatível com lógica de 3.3V (ESP32/Raspberry Pi) e 5V.
Principais Destaques:
- Proteção Total (Isolamento): O optoacoplador protege as portas do seu microcontrolador contra ruídos e picos de tensão da rede elétrica.
- Alta Capacidade: Comuta cargas de até 10A (ideal para lâmpadas, motores AC, ventiladores e fechaduras eletromagnéticas).
- Universal: Funciona nativamente com ESP32 (3.3V) e Arduino (5V) sem necessidade de transistores externos.
- Diagnóstico Visual: Possui LED indicador que mostra exatamente quando o relé está ativado.
Especificações Técnicas:
| Características | Especificações |
|---|---|
| Tensão de Alimentação | 5 V DC (4.8V a 5.2V) |
| Tensão de Sinal (Trigger) | 3.3V a 5V (Compatível ESP32/STM32/Arduino) |
| Capacidade de Carga | 10A @ 250VAC | 10A @ 30VDC |
| Modelo do Relé | SRD-05VDC-SL-C (SPDT) |
| Corrente de Operação | ~70 mA (quando ativado) |
| Tempo de Resposta | 5 a 10 ms |
| Temperatura de Operação | -40°C a +85°C |
| Dimensões | ~50 mm × 26 mm × 20 mm |
Aplicações Comuns:
Automação residencial (Smart Home), controle de iluminação AC, acionamento de solenoides, motores DC e projetos industriais com CLP ou ESP32.
⚠️ Segurança em Primeiro Lugar:
Ao utilizar este módulo para controlar tensão de rede elétrica (110V/220V), certifique-se de isolar bem as conexões na parte inferior da placa para evitar choques elétricos.
Ao utilizar este módulo para controlar tensão de rede elétrica (110V/220V), certifique-se de isolar bem as conexões na parte inferior da placa para evitar choques elétricos.
| Peso | 0.1 kg |
|---|---|
| Dimensões | 70 × 40 × 40 mm |
