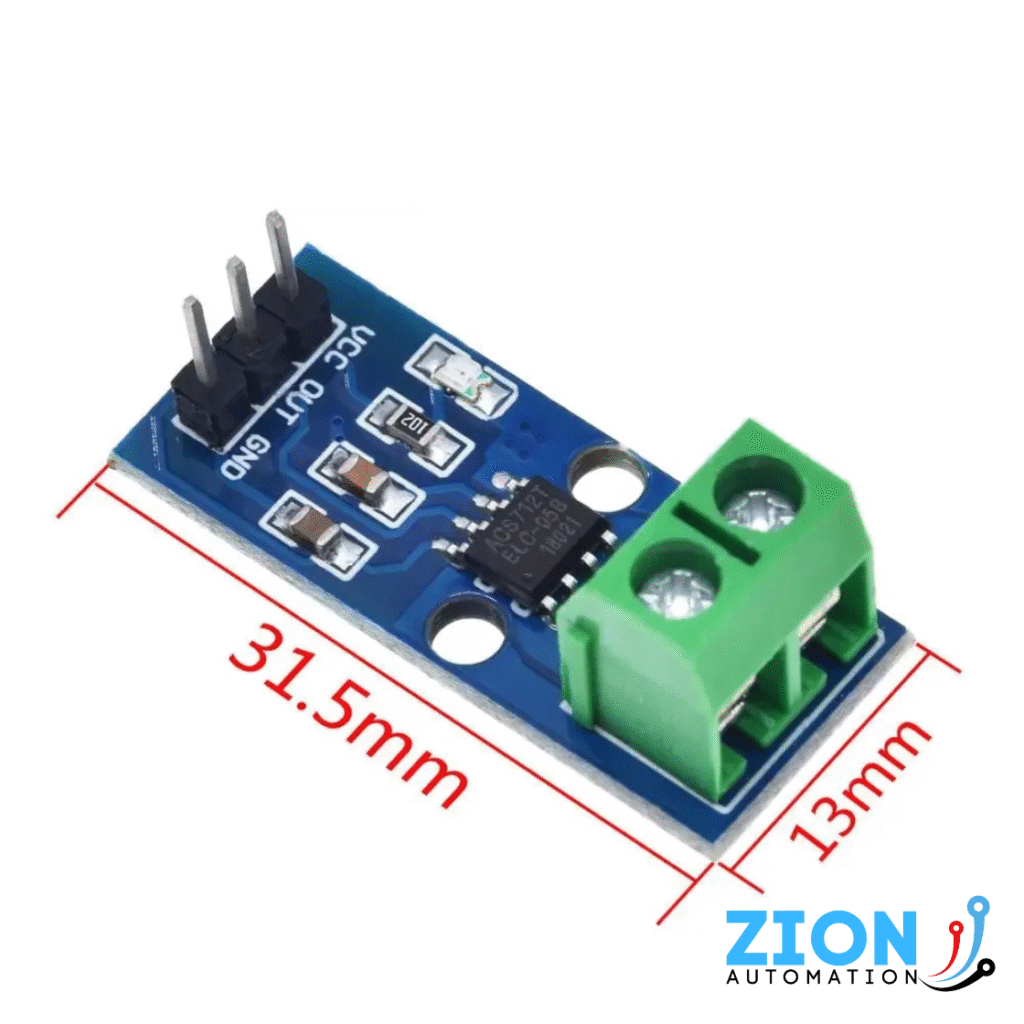

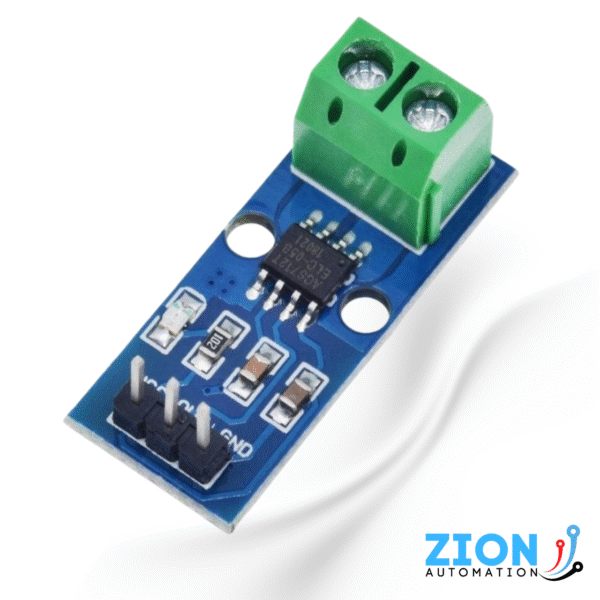

Módulo Sensor de Corrente ACS712
R$9.90
O Módulo Sensor de Corrente ACS712 é a solução ideal para medir consumo elétrico em projetos de automação e IoT. Baseado no Efeito Hall, ele oferece leitura precisa de correntes AC e DC com total isolamento galvânico, protegendo seu circuito. Com saída analógica linear, é perfeitamente compatível com Arduino, ESP32 e PIC, sendo indispensável para monitoramento de energia e proteção contra sobrecorrente.
Módulo Sensor de Corrente ACS712 – Efeito Hall (AC/DC)
Principais Destaques:
- Princípio de Efeito Hall: Realiza a leitura da corrente através do campo magnético gerado, proporcionando Isolamento Galvânico total (2.1 kVRMS) entre a carga (alta tensão) e o microcontrolador.
- Versatilidade AC e DC: Capaz de medir tanto corrente contínua quanto alternada, entregando uma saída analógica proporcional à corrente que passa pelos bornes.
- Baixa Intrusão: O condutor interno possui resistência de apenas 1.2 mΩ, garantindo que o sensor não gere calor excessivo nem queda de tensão significativa no seu circuito de potência.
- Integração Simples: Saída analógica linear compatível nativamente com ADCs de Arduino, ESP32 e PIC. Em repouso (0A), a saída se mantém em VCC/2 (aprox. 2.5V).
- Conexão Robusta: Equipado com bornes de parafuso (KRE) para fixação firme dos fios da carga, suportando vibrações em ambientes industriais ou robóticos.
Especificações Técnicas:
| Parâmetro | Detalhes |
|---|---|
| Chip Sensor | Allegro ACS712 (ELC-05B, 20A ou 30A) |
| Tensão de Alimentação | 5.0V DC (Estabilidade é crucial) |
| Sinal de Saída | Analógico (0A = 2.5V) |
| Sensibilidade (mv/A) | 185 (5A), 100 (20A) ou 66 (30A) |
| Tempo de Resposta | 5µs (Largura de banda 80kHz) |
| Temperatura de Operação | -40°C a +85°C |
| Indicação Visual | LED SMD de Power ON |
⚠️ Nota de Especialista (Estabilidade do Sinal):
A precisão do ACS712 é diretamente dependente da fonte de 5V que o alimenta. Se a fonte oscilar, o “ponto zero” (2.5V) também oscilará, gerando leituras falsas. Para projetos de precisão, recomendamos usar capacitores de filtro na alimentação e implementar uma média móvel (software filtering) no código do microcontrolador para limpar o ruído característico do efeito Hall.
A precisão do ACS712 é diretamente dependente da fonte de 5V que o alimenta. Se a fonte oscilar, o “ponto zero” (2.5V) também oscilará, gerando leituras falsas. Para projetos de precisão, recomendamos usar capacitores de filtro na alimentação e implementar uma média móvel (software filtering) no código do microcontrolador para limpar o ruído característico do efeito Hall.
Aplicações Comuns:
Monitoramento de consumo residencial (Smart Metering), proteção contra sobrecorrente em motores DC e AC, carregadores de bateria inteligentes e detecção de falha em lâmpadas ou resistências de aquecimento.
| Peso | 0.1 kg |
|---|---|
| Dimensões | 30 × 20 × 20 mm |
| Corrente | 5A, 20A |
