Módulo Sensor de Tensão AC ZMPT101B 0 – 250V AC
R$18.97
Monitore a rede elétrica com precisão e segurança máxima. O Módulo Sensor de Tensão ZMPT101B permite medir a tensão AC (110V/220V) com isolamento galvânico total, protegendo seu microcontrolador de picos de alta tensão. Com saída analógica senoidal e trimpot de calibração integrado, é a escolha perfeita para projetos de automação residencial (IoT), medidores de consumo e detectores de status de carga com Arduino, ESP32 e PIC.
3 em estoque

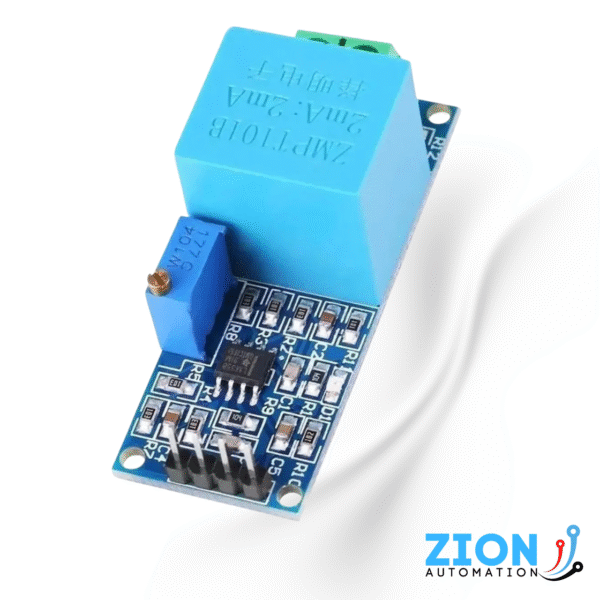

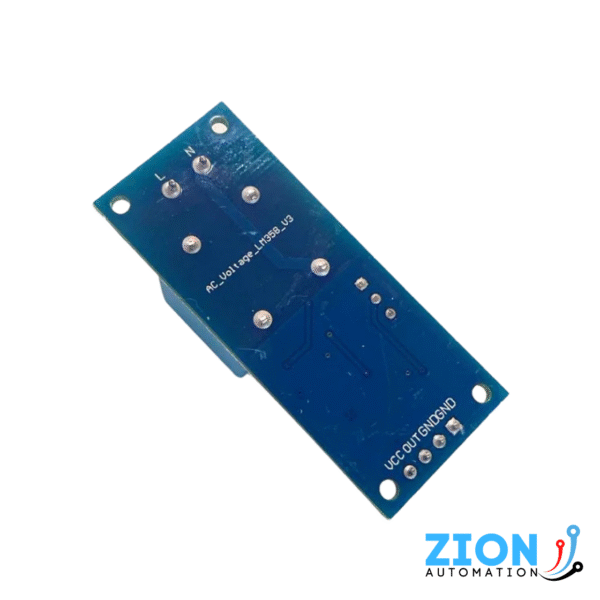

Módulo Sensor de Tensão AC ZMPT101B (Voltímetro AC)
Principais Destaques:
- Medição Precisa e Isolada: Baseado no transformador ZMPT101B de alta precisão, este módulo oferece isolamento galvânico real entre a alta tensão da rede (AC) e o seu microcontrolador, protegendo seu Arduino ou ESP32 contra picos de tensão.
- Saída Analógica Condicionada: Diferente de transformadores crus, este módulo já possui um circuito com amplificador operacional (Op-Amp) que entrega uma onda senoidal perfeita, ajustada para ser lida por portas analógicas (ADC) de microcontroladores.
- Calibração On-Board: Equipado com um trimpot multi-voltas de precisão, permitindo que você ajuste o ganho do amplificador para calibrar a leitura exatamente com o valor real da sua rede elétrica (comparando com um multímetro).
- Alta Linearidade: Com linearidade de 0,2%, é ideal para monitorar variações sutis na rede elétrica, permitindo detectar não apenas “ligado/desligado”, mas também quedas de tensão (brownouts) ou picos.
- Versatilidade de Alimentação: O circuito do módulo aceita alimentação ampla de 5V a 30V DC, facilitando a integração em sistemas industriais ou hobby.
Especificações Técnicas:
| Parâmetro | Detalhes |
|---|---|
| Transformador / Chip | ZMPT101B (Isolador) |
| Tensão de Entrada (Medição) | 0 – 250V AC (Rede 110V/220V) |
| Tensão de Alimentação (VCC) | 5V – 30V DC |
| Sinal de Saída | Analógico Senoidal |
| Proporção Interna | 1000:1000 (Corrente 2mA entrada/saída) |
| Isolamento de Tensão | 4000V |
| Temperatura de Operação | -40ºC a +70ºC |
⚠️ Nota de Especialista (Implementação):

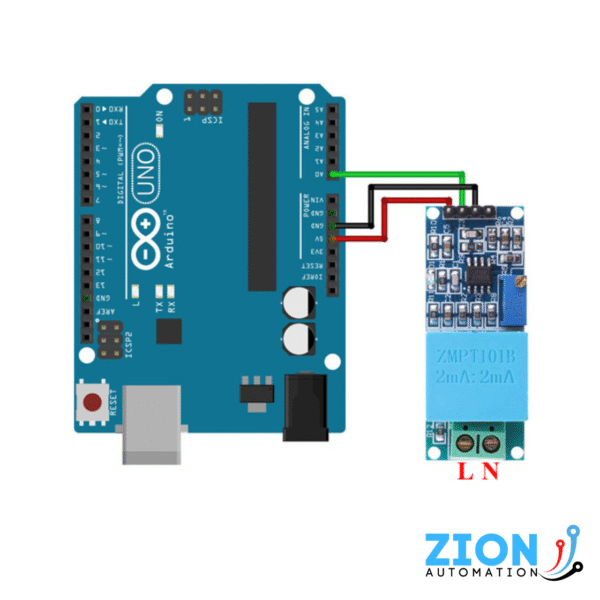

1. Sinal de Onda: A saída deste sensor NÃO é uma tensão DC contínua proporcional à rede. É uma onda senoidal oscilando. Para obter o valor RMS (ex: 220V), você precisa fazer a amostragem da onda via software (código) no Arduino/ESP.
2. Calibração Obrigatória: Ao instalar, use o trimpot azul para ajustar a amplitude da onda até que o valor lido no serial monitor corresponda ao valor do seu multímetro.
3. Segurança: A parte do conector verde lida com ALTA TENSÃO. Isole bem as conexões e nunca toque na placa enquanto ela estiver energizada na rede AC.
1. Sinal de Onda: A saída deste sensor NÃO é uma tensão DC contínua proporcional à rede. É uma onda senoidal oscilando. Para obter o valor RMS (ex: 220V), você precisa fazer a amostragem da onda via software (código) no Arduino/ESP.
2. Calibração Obrigatória: Ao instalar, use o trimpot azul para ajustar a amplitude da onda até que o valor lido no serial monitor corresponda ao valor do seu multímetro.
3. Segurança: A parte do conector verde lida com ALTA TENSÃO. Isole bem as conexões e nunca toque na placa enquanto ela estiver energizada na rede AC.
Aplicações Comuns:
Monitoramento de consumo de energia (Smart Meters), automação residencial (verificar status de lâmpadas e motores), proteção de equipamentos contra surtos de tensão e projetos educacionais de física/eletricidade.
| Peso | 0.1 kg |
|---|---|

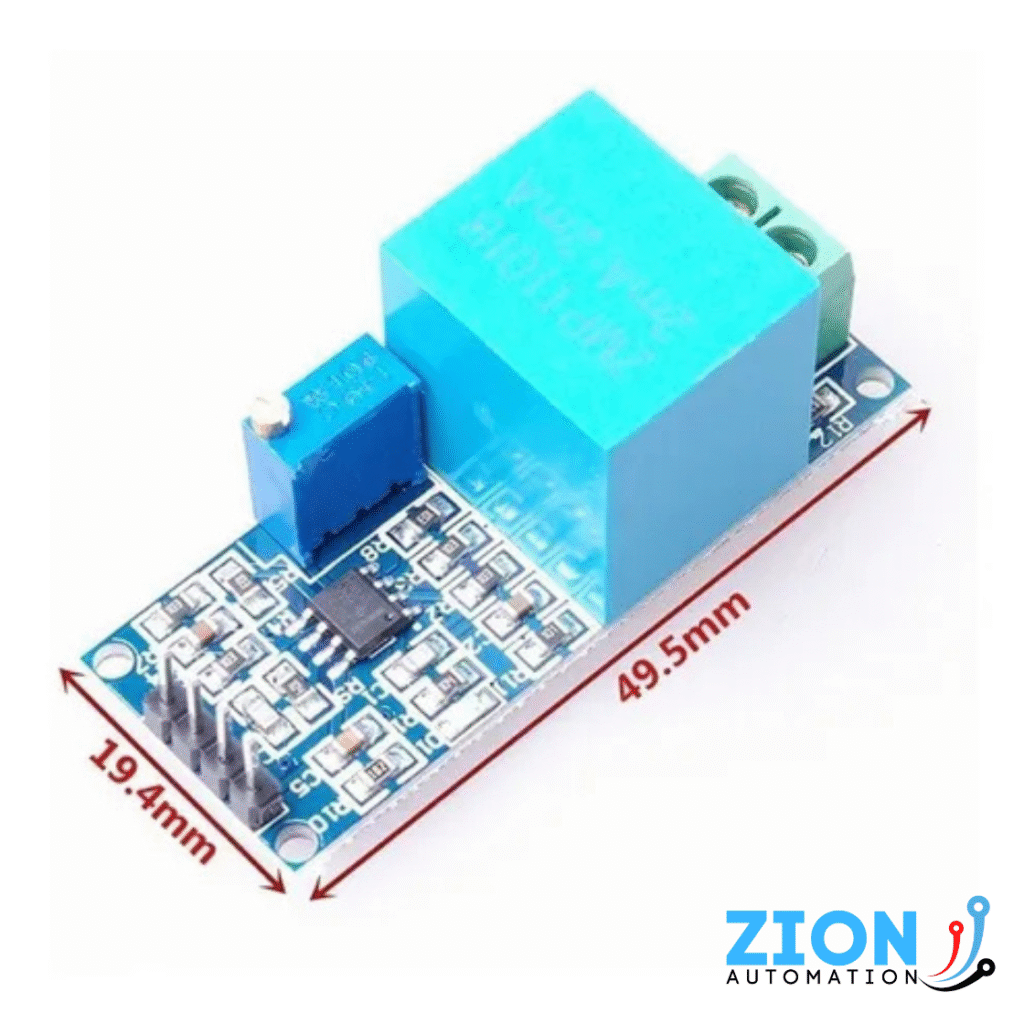

| Dimensões | 60 × 20 × 40 mm |
