Transistor NPN BC548
R$ 0,39
O BC548 é um transistor bipolar NPN de uso geral, amplamente utilizado como componente fundamental em circuitos de chaveamento e amplificação de baixa potência. Capaz de suportar correntes de coletor de até 100mA e tensões de até 30V, ele funciona como um interruptor eletrônico eficiente que permite que sinais de baixa intensidade vindos de microcontroladores controlem periféricos como relés, buzinas e LEDs. Devido ao seu baixo ruído, confiabilidade e encapsulamento TO-92 de fácil manuseio, o BC548 é um item obrigatório no inventário de qualquer entusiasta ou profissional da eletrônica, sendo a solução ideal para projetos que operam em baixas tensões.
30 em estoque

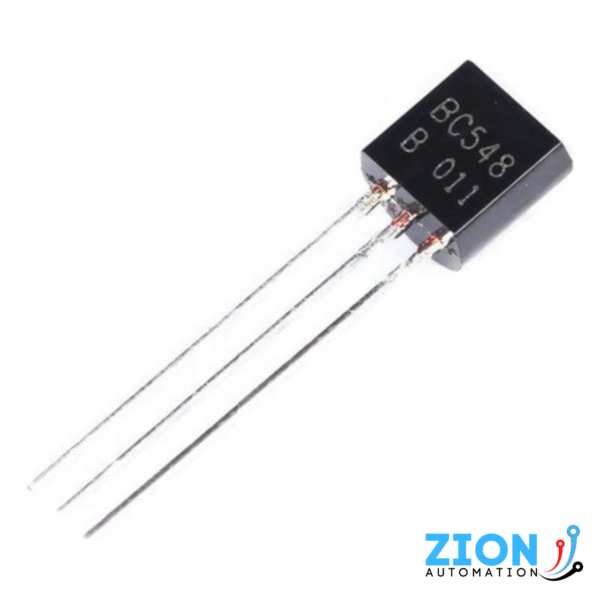

Transistor Bipolar NPN BC548 – Uso Geral (Encapsulamento TO-92)
Principais Destaques (O “Interruptor” Eletrônico Indispensável):
- Chaveamento de Baixa Potência: Excelente para atuar como uma chave eletrônica controlada por microcontroladores, permitindo que pinos de 3.3V ou 5V acionem componentes que demandam mais corrente.
- Amplificação de Áudio: Muito utilizado em pré-amplificadores e estágios de sinal devido ao seu baixo nível de ruído e resposta linear em baixas correntes.
- Padrão de Bancada: Componente fundamental em kits didáticos e projetos de prototipagem rápida com Arduino, ESP32 e Raspberry Pi.
- Alta Velocidade de Resposta: Capaz de operar em frequências de até 300MHz, sendo útil em circuitos de pulso, osciladores e modulação de sinal.
- Formato Amigável: Encapsulamento TO-92 clássico, ideal para encaixe direto em protoboards e fácil soldagem em placas de circuito (PCB).
Especificações Técnicas:
| Parâmetro | Detalhes |
|---|---|
| Tipo de Transistor | NPN (Bipolar de Junção) |
| Corrente de Coletor (Ic) | 100mA (Máximo Contínuo) |
| Tensão Coletor-Emissor (Vceo) | 30V (Ideal para projetos de 5V, 9V e 12V) |
| Ganho (hFE) | 110 a 800 (Dependendo da classe A/B/C) |
| Encapsulamento | TO-92 (Axial) |
| Dissipação de Potência | 500mW |
⚠️ Nota de Engenharia (Pinagem e Cuidados):

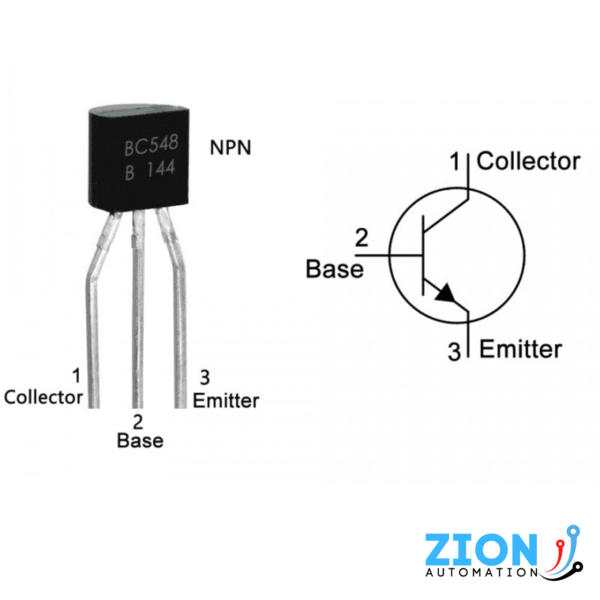

1. Pinagem (C-B-E): Com a face plana voltada para você, os pinos são, da esquerda para a direita: Coletor, Base e Emissor.
2. Resistor de Base: Essencial para limitar a corrente e proteger o pino do seu microcontrolador. Valores comuns variam de 220Ω a 10kΩ conforme a carga.
3. Diferença técnica: O BC548 suporta até 30V. Para tensões maiores que 24V, verifique sempre se os picos de tensão do seu circuito não excedem esse limite.
1. Pinagem (C-B-E): Com a face plana voltada para você, os pinos são, da esquerda para a direita: Coletor, Base e Emissor.
2. Resistor de Base: Essencial para limitar a corrente e proteger o pino do seu microcontrolador. Valores comuns variam de 220Ω a 10kΩ conforme a carga.
3. Diferença técnica: O BC548 suporta até 30V. Para tensões maiores que 24V, verifique sempre se os picos de tensão do seu circuito não excedem esse limite.
Aplicações Comuns:
Acionamento de relés, sinalizadores sonoros (buzzers), matrizes de LED, sensores de toque, circuitos de temporização e inversão de sinais lógicos.
| Peso | 0,1 kg |
|---|---|
| Dimensões | 5 × 5 × 2 cm |
