O PC817C é um optoacoplador (ou isolador óptico) de alta confiabilidade projetado para atuar como uma barreira de proteção impenetrável entre circuitos de diferentes tensões e níveis de ruído. Ele funciona unindo um LED infravermelho e um fototransistor no mesmo chip (DIP-4); assim, quando o LED acende, a luz ativa o transistor do outro lado, permitindo que a informação passe sem que exista qualquer contato elétrico real entre a entrada e a saída. Com isolação de até 5000V, ganho otimizado (CTR classe C entre 200% e 400%) e tensão de saída de até 80V, ele é a solução definitiva para interfacear placas sensíveis como o ESP32 e o Arduino com o mundo “pesado” da automação industrial, impedindo que surtos elétricos, curtos-circuitos ou ruídos de motores danifiquem o cérebro do seu projeto.

30 em estoque

Simulação de frete

SKU: ZA-CO-PC817 Categoria:

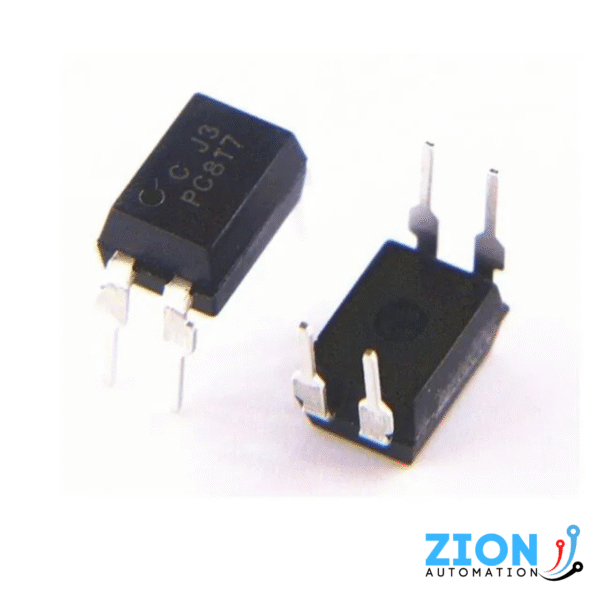

Optoacoplador PC817C – Isolador Óptico (Encapsulamento DIP-4)

Principais Destaques (A “Muralha” do Seu Circuito):

  • Isolamento Galvânico: Separa fisicamente dois circuitos. O sinal passa de um lado para o outro através de luz (um LED infravermelho e um fototransistor internos), sem nenhum contato elétrico, protegendo placas sensíveis contra surtos e picos de tensão.
  • Alta Proteção (5000V): Capaz de suportar uma tensão de isolação de até 5000V RMS entre a entrada e a saída, garantindo padrão industrial de segurança para os seus projetos IoT.
  • Classificação “C” (Alto Ganho): O sufixo “C” indica uma Taxa de Transferência de Corrente (CTR) entre 200% e 400%. Isso significa que um sinal bem fraco na entrada é suficiente para acionar a saída com eficiência e estabilidade.
  • Conversão de Nível Lógico: Perfeito para ler sensores industriais de 24V com um ESP32 (3.3V) ou para o seu Arduino (5V) comandar circuitos que operam em tensões completamente diferentes.
  • Filtro de Ruído Natural: Como a comunicação é óptica, ele barra interferências eletromagnéticas (EMI) e ruídos de motores que causariam travamentos no seu microcontrolador.

Especificações Técnicas:

Parâmetro Detalhes
Componente Interno LED Infravermelho + Fototransistor NPN
Tensão de Isolação (Viso) 5000V RMS (Máximo)
Tensão Máxima Coletor-Emissor 80V
Corrente do LED (Entrada – If) 50mA (Máximo) / Recomendado: 5mA a 20mA
Queda de Tensão no LED (Vf) Aprox. 1.2V
CTR (Taxa de Transf. de Corrente) 200% ~ 400% (Rank C)
Encapsulamento DIP-4 (4 Pinos)
⚠️ Nota de Engenharia (Pinagem e Cuidados):

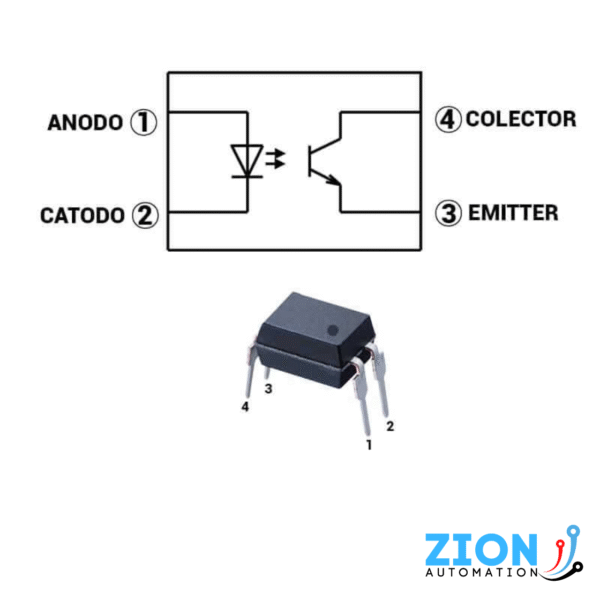

1. Identificação (A Bolinha): O pino 1 sempre fica do lado da marcação circular no corpo do chip. Os pinos 1 (Ânodo) e 2 (Cátodo) são a entrada (o LED). Os pinos 3 (Emissor) e 4 (Coletor) são a saída (o Transistor).
2. Resistor Limitador é Obrigatório: Trate a entrada (Pinos 1 e 2) exatamente como um LED comum. Se ligar direto nos 5V sem um resistor limitador (ex: 330Ω ou 470Ω), o LED interno queima na hora.
3. Frequência de Chaveamento: O PC817 é excelente para sinais estáticos ou PWM de baixa frequência. Não o utilize para linhas de dados de alta velocidade (como SPI ou I2C), pois o fototransistor não responderá a tempo.

Aplicações Comuns:

Isolamento de portas lógicas de microcontroladores (Arduino/ESP32), leitura de sensores industriais e botões, chaveamento de relés sem ruído, feedback em fontes chaveadas (SMPS) e proteção de placas contra interferência de motores.

Peso 0,1 kg
Dimensões 5 × 5 × 2 cm
