Transistor PNP BC558
R$ 0,39
O BC558 é um transistor bipolar do tipo PNP de uso geral, sendo o par complementar exato do famoso BC548. Enquanto os transistores NPN acionam cargas cortando o negativo, o BC558 atua no chaveamento pelo lado positivo (High-side), permitindo que um circuito “ligue” quando um sinal de nível lógico baixo (LOW) é aplicado à sua base. Suportando correntes de até -100mA e tensões de -30V, ele é indispensável para o design de circuitos lógicos inversores, amplificadores de áudio (em configuração Push-Pull) e controle de pequenos periféricos de forma segura e eficiente, tornando-se uma peça chave em qualquer kit de desenvolvimento e prototipagem eletrônica.
40 em estoque

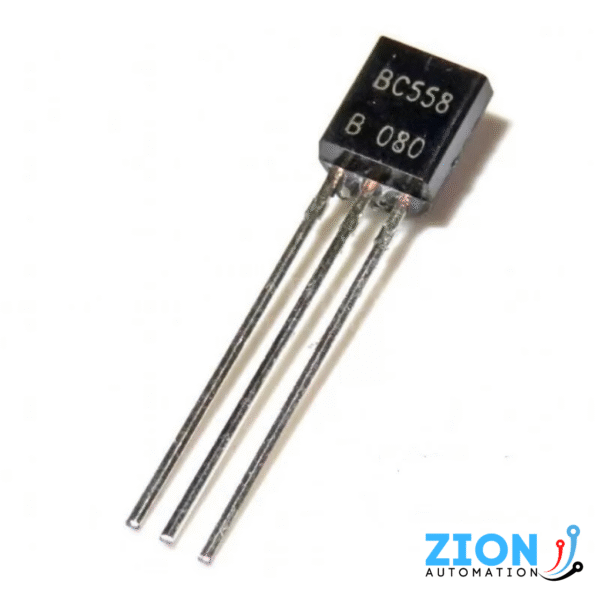

Transistor Bipolar PNP BC558 – Uso Geral (Encapsulamento TO-92)
Principais Destaques (O Controle do Lado Positivo):
- Lógica PNP (High-Side Switching): Diferente do NPN, o BC558 é ideal para ser colocado entre a fonte de alimentação (VCC) e a carga. Ele “liga” quando recebe um sinal de nível baixo (LOW/GND) na base.
- O Par Complementar: Faz par perfeito com o BC548. Juntos, eles podem ser usados para criar circuitos de controle de motores bidirecionais (Ponte H caseira) ou amplificadores de áudio do tipo Push-Pull.
- Chaveamento de Baixa Potência: Excelente para acionar LEDs, pequenos relés e sinais lógicos invertidos, suportando até 100mA de corrente de forma contínua.
- Alta Sensibilidade e Baixo Ruído: Muito requisitado em circuitos de pré-amplificação, processamento de sinais analógicos e osciladores.
- Padrão de Bancada: Encapsulamento TO-92 clássico, que ocupa pouquíssimo espaço e encaixa perfeitamente em qualquer protoboard ou placa universal.
Especificações Técnicas:
| Parâmetro | Detalhes |
|---|---|
| Tipo de Transistor | PNP (Bipolar de Junção) |
| Corrente de Coletor (Ic) | -100mA (Máximo Contínuo) |
| Tensão Coletor-Emissor (Vceo) | -30V |
| Ganho (hFE) | 110 a 800 (Dependendo da classe A/B/C) |
| Encapsulamento | TO-92 (Axial) |
| Dissipação de Potência | 500mW |
⚠️ Nota de Engenharia (A Lógica Invertida do PNP):
1. Como Ligar: No BC558, o Emissor geralmente vai ligado ao positivo (VCC), e a carga fica conectada entre o Coletor e o GND.
2. Acionamento (LOW): Diferente do NPN que aciona com sinal HIGH, o BC558 satura (liga) quando o microcontrolador envia um sinal LOW (0V) para a Base.
3. Resistor de Base: Assim como nos NPNs, o uso de um resistor na Base (ex: 1kΩ a 10kΩ) é obrigatório para não queimar o componente ou a porta do seu Arduino/ESP32.
1. Como Ligar: No BC558, o Emissor geralmente vai ligado ao positivo (VCC), e a carga fica conectada entre o Coletor e o GND.
2. Acionamento (LOW): Diferente do NPN que aciona com sinal HIGH, o BC558 satura (liga) quando o microcontrolador envia um sinal LOW (0V) para a Base.
3. Resistor de Base: Assim como nos NPNs, o uso de um resistor na Base (ex: 1kΩ a 10kΩ) é obrigatório para não queimar o componente ou a porta do seu Arduino/ESP32.
Aplicações Comuns:
Chaveamento de cargas pelo positivo (High-side switch), pares amplificadores de áudio (Push-Pull com o BC548), inversores de sinal lógico, circuitos de proteção e temporizadores analógicos.
| Peso | 0,1 kg |
|---|---|
| Dimensões | 5 × 5 × 2 cm |
