O esquemático estava certo e a placa estava errada. Dez mandamentos de layout, desenhados um por um — e um apêndice que separa o que é física do que é lenda repetida há cinquenta anos.
Os 10 Mandamentos da PCB
O preço original era: R$ 14,90.R$ 9,90O preço atual é: R$ 9,90.
São dez mandamentos. Mas, no fundo, uma lei só.
No esquemático a corrente some. Na placa, ela sempre volta — e a ida e a volta juntas desenham uma espira. Espira é o nome técnico de antena. Todos os dez mandamentos deste livro são formas diferentes de dizer a mesma coisa: mantenha o laço pequeno e o retorno curto.
É por isso que eles não precisam ser decorados. Depois que você entende para onde a corrente volta, cada regra passa a fazer sentido sozinha — e você consegue decidir o que fazer nos casos que nenhum livro previu.
- Em corrente contínua, o retorno busca o menor caminho em resistência
- Em alta frequência — a partir de ~100 kHz — ele busca a menor indutância
- E aí volta como sombra, logo embaixo da trilha de ida
Quem inverte essa ordem paga caro — em respin, em prazo e em lata de blindagem.
Os dez mandamentos
Cada capítulo se sustenta sozinho e termina com resumo e checklist. Leia o que está te doendo agora.
A fundação: onde a corrente volta
O plano de terra, o posicionamento e o stackup — as três decisões que definem metade do resultado antes de você rotear a primeira trilha.
- 1 · Farás um plano de terra sólido — e não o cortarás
- 2 · Separarás teus circuitos por bairros
- 3 · Empilharás tuas camadas com juízo
Os sinais rápidos
Por que o seu projeto “lento” de 8 MHz é, eletromagneticamente, um projeto de 350 MHz — e o que fazer com clock, cristal e impedância.
- 4 · Tratarás o clock como material inflamável
- 5 · Casarás tuas impedâncias
O que é sensível e o que é barulhento
Orçamento de ruído, anel de guarda e o mandamento mais violado de todos: o capacitor que precisa estar colado no pino.
- 6 · Protegerás teus sinais analógicos
- 7 · Colarás o capacitor no pino
O que sai da placa
O cabo, o crosstalk e a blindagem — a parte do problema que mora fora da PCB e responde pela maioria das reprovações em ensaio.
- 8 · Desconfiarás de todo cabo
- 9 · Não deixarás tuas trilhas fofocarem
- 10 · Blindarás por último, nunca primeiro
Regra de ouro ou folclore?
Parte do que se ensina sobre PCB é física comprovada. Outra parte é hábito herdado que ninguém nunca conferiu — e as duas são ensinadas com a mesma convicção, o que deixa quem está começando sem como distinguir. O Apêndice D pega três recomendações muito repetidas e revisa cada uma com número, fonte e data.
Simulação de parâmetros S até 120 GHz não encontra diferença relevante. O medo nasceu de uma figura de manual de 1971.
Cortar o plano cria uma fenda — e algum sinal sempre acaba cruzando. A prática moderna é plano único com partição por posicionamento.
O que irradia é a borda, não a frequência. Uma transição de 1 ns carrega energia até ~350 MHz, mesmo num projeto de 8 MHz.
A lição que fica vale mais do que qualquer regra do livro: regra de projeto sem número, sem medição e sem fonte é folclore — mesmo repetida por todo mundo há cinquenta anos.
Por que este ebook
Conceito entra pelos olhos
35 figuras desenhadas para o livro: cada mandamento tem o “jeito errado” e o “jeito certo” lado a lado, não um parágrafo teórico.
Física separada de folclore
O Apêndice D revisa três recomendações clássicas com número, fonte e data — inclusive uma que quase todo curso ainda ensina como verdade.
Escrito em linguagem de bancada
Sem tradução automática e sem jargão gratuito. Quando um termo técnico aparece, ele é explicado antes de ser usado.
Checklist para imprimir
O Apêndice A junta os dez mandamentos em uma página para colar ao lado do monitor e passar o olho antes de gerar os Gerbers.
Números que você consulta sempre
Regra dos 3W, regra dos 20H, largura de trilha por corrente, impedâncias alvo, LSB por resolução de ADC — tudo em tabela.
Entrega imediata
Arquivo digital em PDF, disponível para leitura logo após a confirmação da compra.

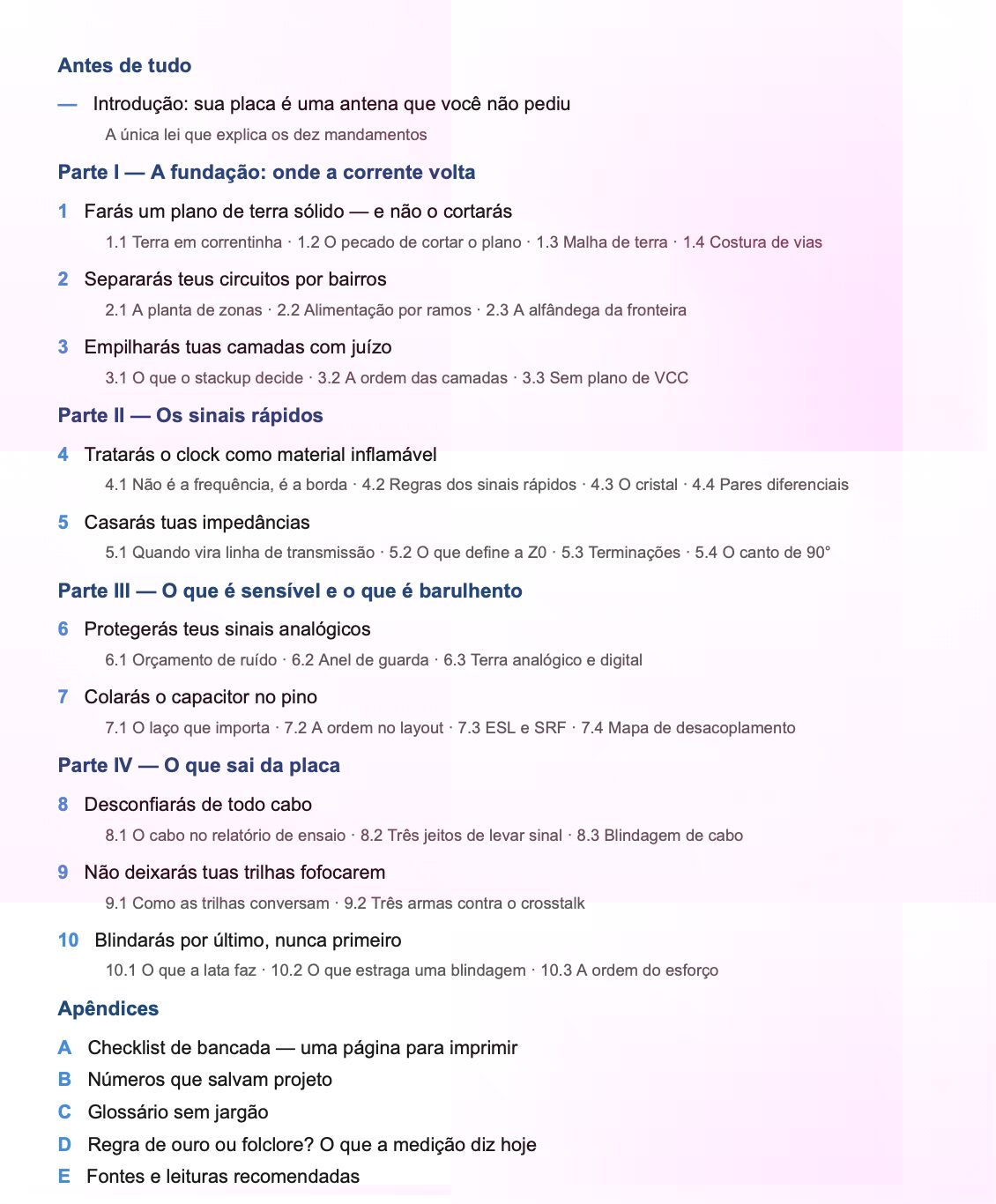

Uma olhada por dentro
Para quem é
- Quem já sabe ligar os componentes no esquemático e agora precisa que a placa funcione
- Makers subindo de nível, técnicos e estudantes de engenharia
- Projetistas que cansaram de fazer respin e não sabem por onde começar a investigar
- Quem vai levar um produto para ensaio de emissão pela primeira vez
Nenhuma regra aqui vai te salvar de um projeto de 5 GHz. Este ebook cobre a faixa em que 95% de nós trabalhamos: microcontroladores, sensores, fontes chaveadas, relés, RS-485, LoRa, USB e Ethernet.
Formato e entrega
Escrito por quem apanhou na bancada primeiro.
Eng. Danuzio Alves Amaral — Engenheiro Mecatrônico formado pelo IFCE, com mais de dez anos de bancada em eletrônica e hardware. Atua no projeto eletrônico de ponta a ponta: leitura de datasheet, esquemático, layout de PCB, montagem, teste e validação de protótipos funcionais. As figuras deste livro são as que ele gostaria de ter visto quando começou.
