Zion Automation Residential: 16 relés, 4 saídas MOSFET e 8 entradas isoladas numa única placa — a central que comanda a automação da sua casa com o isolamento elétrico de um painel industrial.
Placa de Automação Residencial ZAR V1
R$ 1.129,90
Automação de verdade, com isolamento de verdade.
A ZAR une acionamento robusto a proteção elétrica: dezesseis relés para as cargas da casa, quatro saídas MOSFET para cargas em corrente contínua e oito entradas isoladas — cada uma com seu próprio GND, prontas para sensores que usam fonte externa.
- 16 relés com terminais NO/COM/NC, sem placa auxiliar
- 4 canais com sensor de corrente ACS712 de 5A
- 8 entradas optoisoladas, cada uma com GND independente da lógica
Tudo que um projeto sério de automação residencial precisa
16 relés para a casa inteira
Terminais NO/COM/NC em cada canal, prontos para iluminação, tomadas, portões e irrigação — sem placa auxiliar.
Corrente monitorada em 4 canais
Sensores ACS712 de 5A embarcados leem em tempo real quanto cada carga está consumindo, direto pelo firmware.
8 entradas com terra isolado
Cada entrada passa por optoacoplador com GND independente da lógica — leia botoeiras e sensores com fonte própria, sem risco de laço de terra.
4 saídas MOSFET diretas
Para cargas em corrente contínua — fitas de LED, solenoides, bombas de baixa tensão — sem passar pelo relé.
Bobina dos relés com fonte isolada
Um DC-DC isolado alimenta o estágio de potência dos relés, separando eletricamente da lógica e da comunicação.
ESP32-S3 com Wi-Fi e Bluetooth
Módulo N16R2 (16MB Flash, 2MB PSRAM Quad), processando a automação local sem depender da nuvem.
Cada detalhe, pensado
Ficha técnica

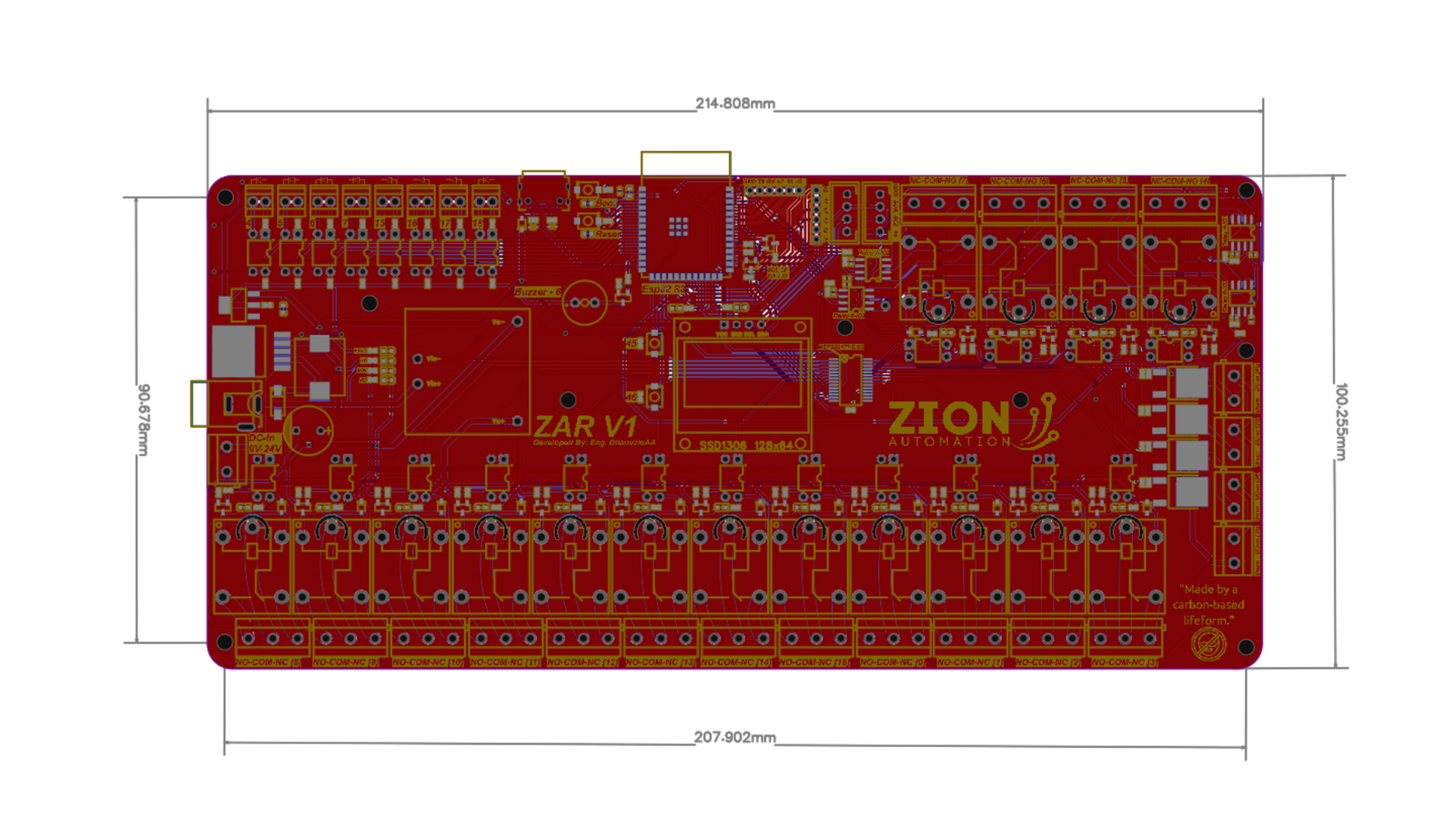

Dimensões
Medidas em milímetros, para encaixe em quadro de distribuição, gabinete DIN e projetos de instalação.

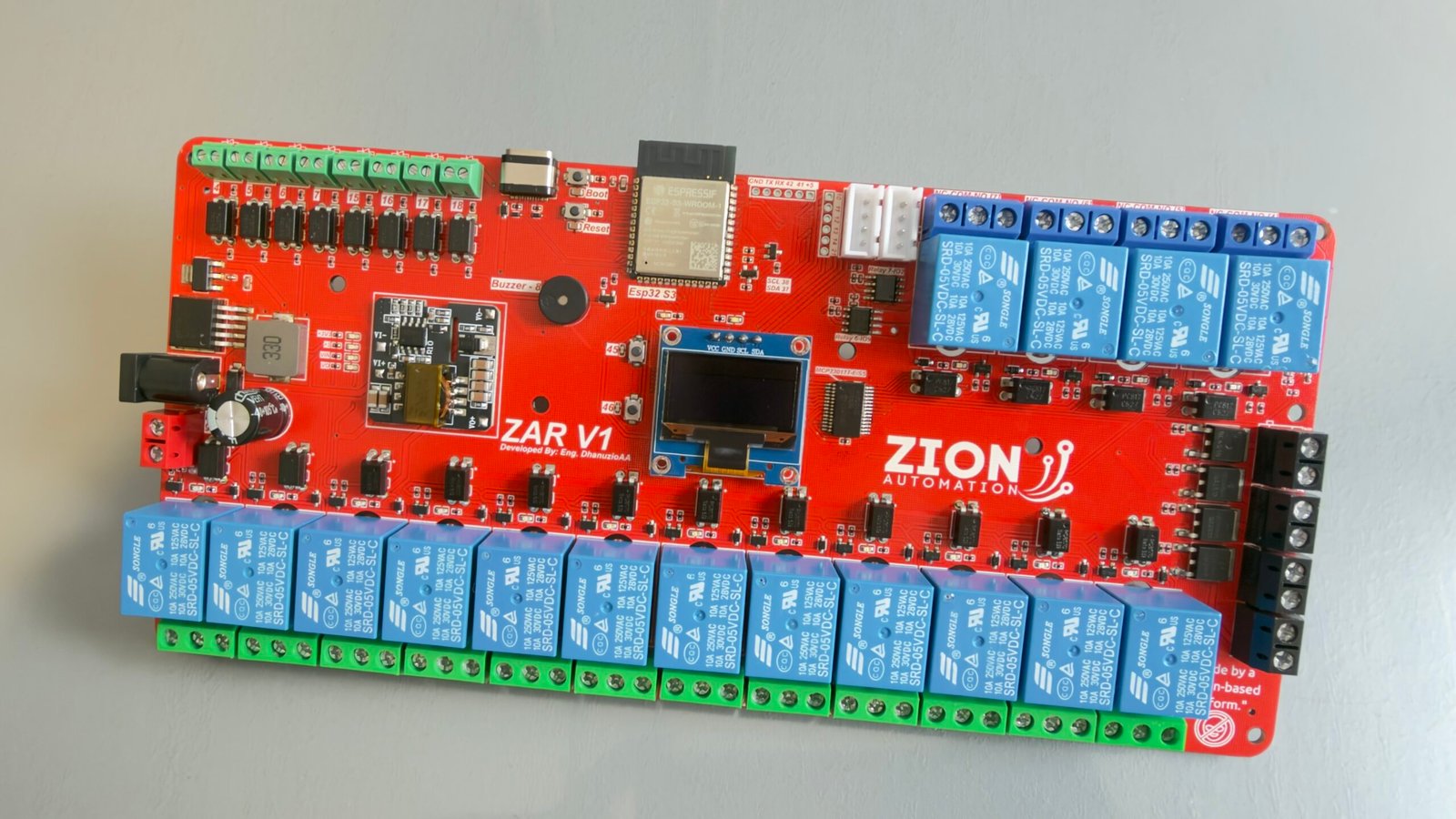

Acompanha o kit completo de instalação
Tudo que você precisa pra colocar a ZAR pra funcionar, sem comprar nada além.
