O mesmo núcleo ESP32-S3 N16R8 da linha Z-S3, agora com um laboratório de instrumentação embutido: ADC de 16-bit para leituras que o conversor interno do ESP32 não entrega.
Placa de desenvolvimento Z-S3 ADS V1 Zion Automation
R$ 118,93
A Z-S3 ADS V1.0 é a evolução definitiva para projetos que exigem poder de processamento e, crucialmente, precisão na aquisição de dados. Mantendo o poderoso núcleo ESP32-S3 (N16R8) com seus 16MB de Flash e 8MB de PSRAM para aplicações pesadas de AIoT e interfaces gráficas, esta versão integra nativamente o renomado chip ADS1115. Isso eleva suas leituras analógicas a um nível profissional de 16-bit, superando as limitações dos ADCs internos padrão.
Fator de forma estreito, agora com instrumentação.
Placas de desenvolvimento largas tomam as duas fileiras de furos da protoboard e forçam gambiarra. A Z-S3 ADS mantém o mesmo desenho estreito da linha Z-S3 e ainda embute o ADS1115 — jumpers, sensores e atuadores conectados com organização, sem fio passando por cima do chip.
- Encaixa direto na protoboard sem bloquear furos
- Conexões organizadas para sensores e atuadores
- Base sólida para prototipagem rápida
Tudo que um projeto sério de instrumentação precisa
Instrumentação embarcada
O ADS1115 já vem soldado na placa — leituras de sensores com estabilidade e resolução de 16-bit, sem módulo externo pendurado no seu protótipo.
Precisão analógica de verdade
Ganho programável (PGA) nos 4 canais do ADS1115, acessado via I2C interno — ideal para sensores sensíveis de temperatura, pressão e corrente.
Desenhada para protoboard
Formato estreito: encaixa na sua breadboard sem tomar as duas fileiras de furos. Chega de gambiarra com fio por cima do chip.
USB-C nativo com JTAG
USB Serial/JTAG direto no chip. Grava, depura e alimenta sem conversor externo.
Wi-Fi + Bluetooth 5.0
Conectividade dupla de longo alcance para seus projetos de automação e IoT.
LED RGB endereçável
WS2812 já soldado, mais LED de status e botões de Boot/Reset — feedback visual pronto pro seu projeto.
Cada detalhe, pensado
Ficha técnica

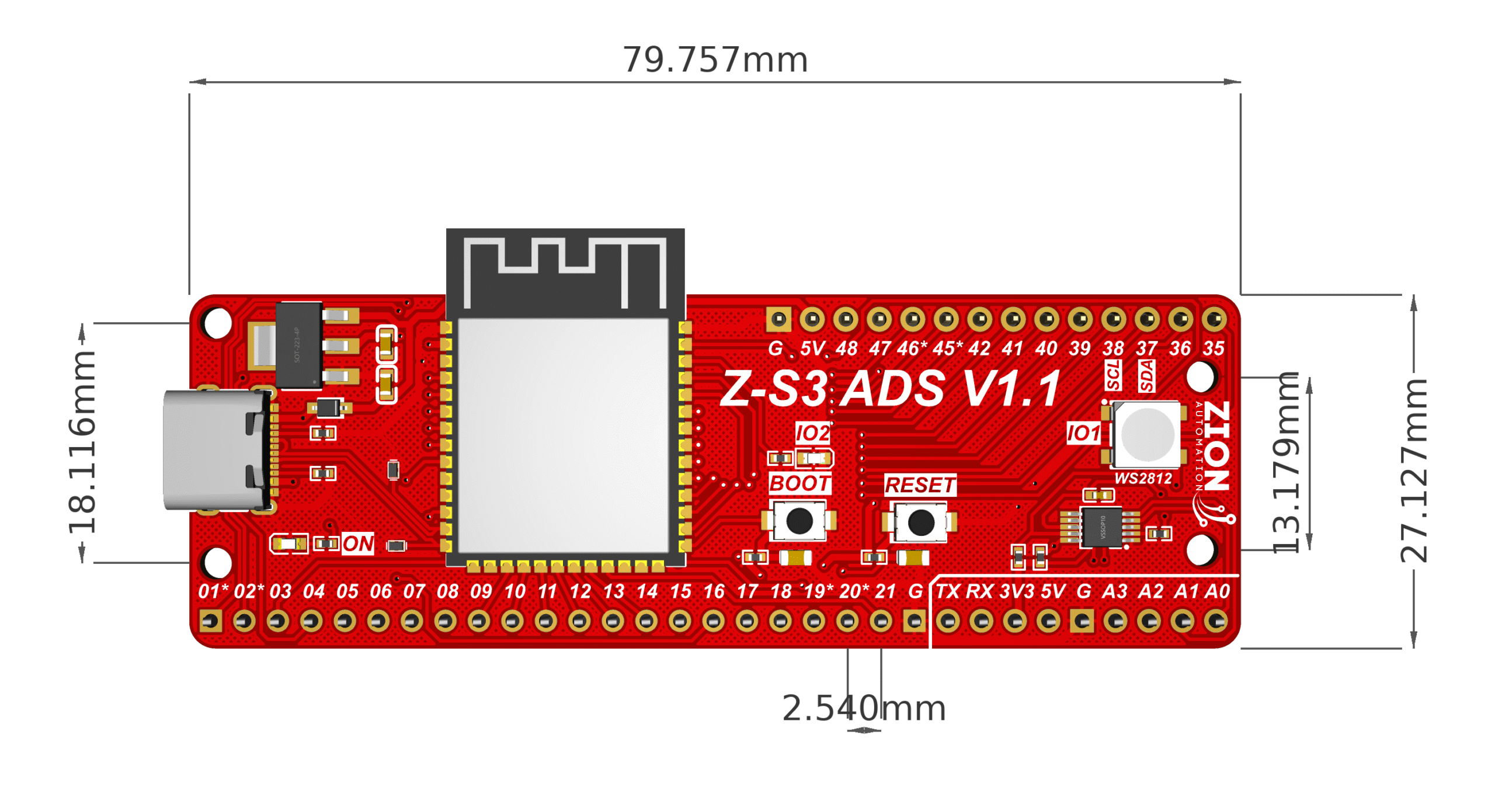

Dimensões
Medidas em milímetros, para encaixe em protoboard, gabinetes e projetos de PCB.

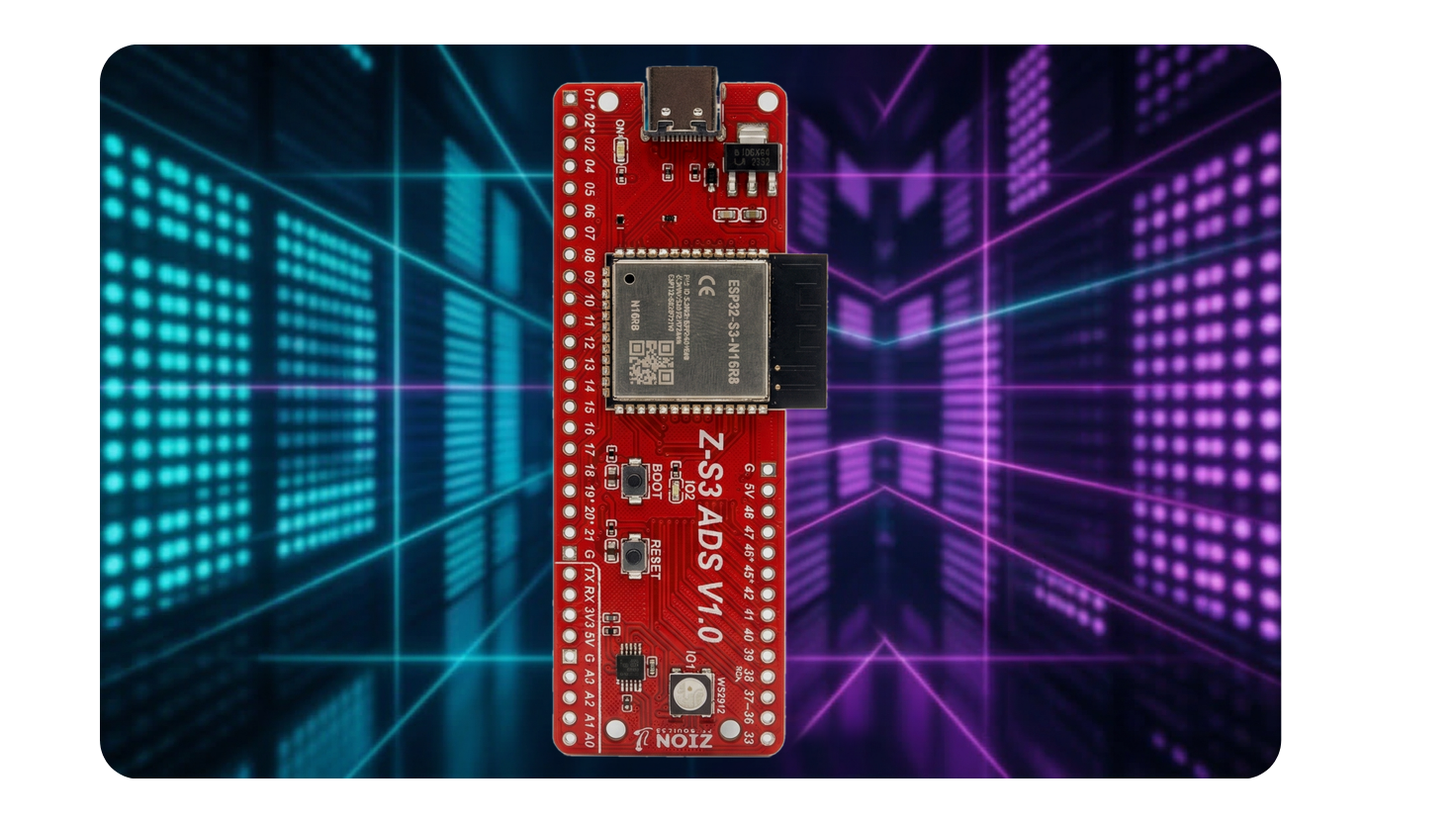

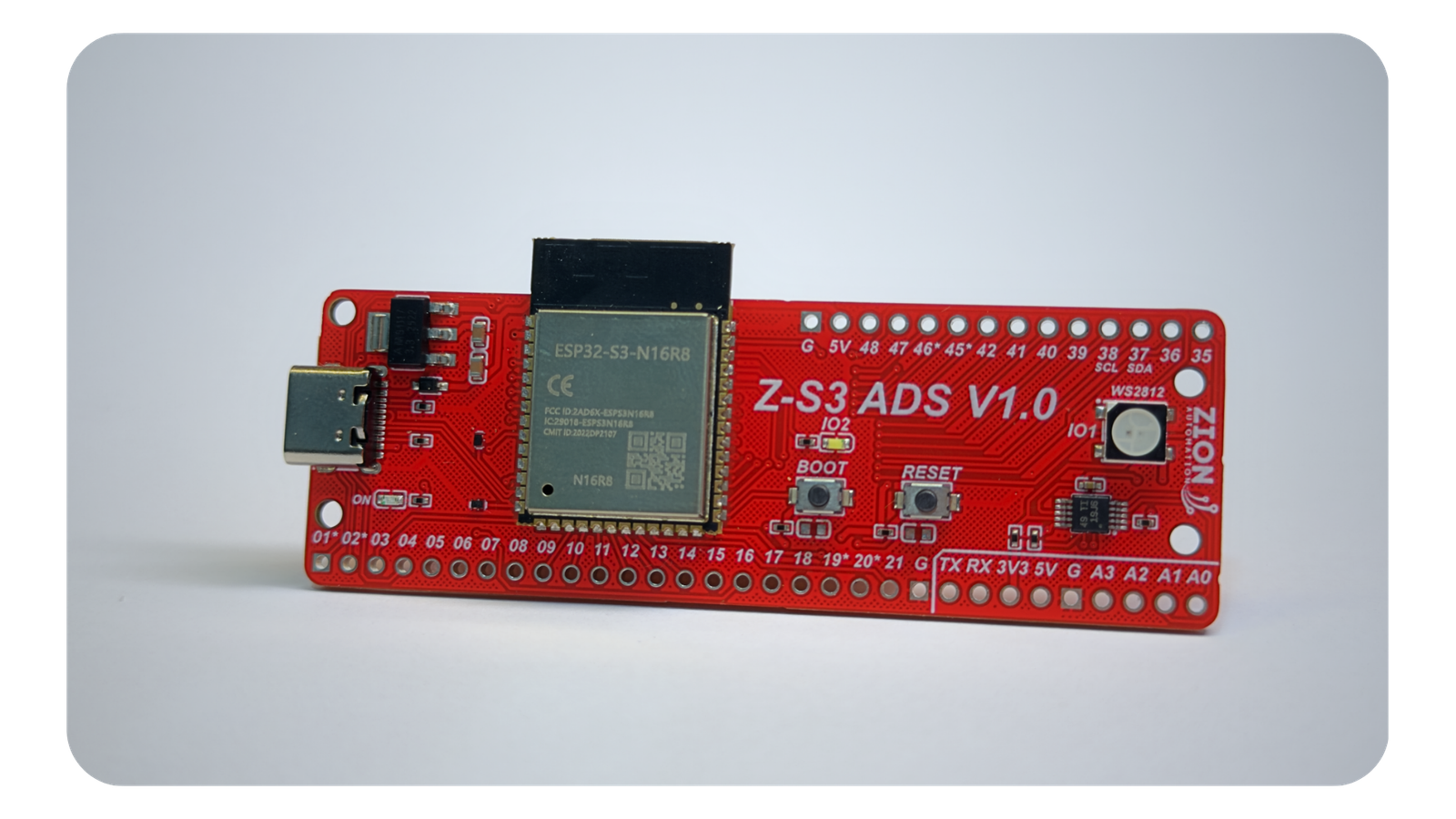

A Z-S3 ADS como ela chega na sua bancada
Canais A0 a A3 serigrafados na borda, ADS1115 já soldado e todos os pinos identificados — sem consultar tabela pra saber onde ligar o sensor.
